Nhà xưởng có kết cấu mái tôn và khung thép đang là lựa chọn phổ biến cho các doanh nghiệp sản xuất nhờ chi phí hợp lý và thời gian thi công nhanh. Tuy nhiên, đặc tính sử dụng vật liệu kim loại làm mái và khung khiến công trình này đặc biệt dễ bị sét đánh và có nguy cơ thiệt hại cao hơn so với các loại kết cấu khác .
Việc lắp đặt hệ thống chống sét cho nhà xưởng mái tôn không chỉ là một yêu cầu bắt buộc theo quy định, mà còn có những đặc thù riêng cần lưu ý để hệ thống vận hành hiệu quả, an toàn và bền vững.
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ tổng hợp những lưu ý đặc biệt khi thi công hệ thống chống sét cho nhà xưởng mái tôn, giúp chủ đầu tư có cái nhìn toàn diện và lựa chọn giải pháp tối ưu.
Mục lục [Hiển thị]
Tôn là vật liệu kim loại nên:
Có khả năng dẫn điện mạnh
Khi bị sét đánh trực tiếp:
Dòng điện lan truyền rất nhanh
Gây nguy hiểm cho toàn bộ công trình
👉 Đây là lý do nhà xưởng mái tôn cần hệ thống chống sét đạt chuẩn.
Nhà xưởng công nghiệp thường:
Có mái rộng
Kết cấu thép cao
Nằm ở khu vực trống trải
👉 Đây là những yếu tố làm tăng nguy cơ bị sét đánh.
Sét không chỉ đánh trực tiếp mà còn gây:
Xung sét lan truyền
Quá áp hệ thống điện
Dẫn đến:
Cháy tủ điện
Hỏng PLC
Hỏng máy móc sản xuất
Một sự cố sét đánh có thể gây:
Dừng toàn bộ dây chuyền
Mất dữ liệu sản xuất
Thiệt hại hàng trăm triệu đến hàng tỷ đồng
👉 Vì vậy, đầu tư hệ thống chống sét là giải pháp bắt buộc chứ không còn là lựa chọn.
Trước khi đi vào các lưu ý đặc biệt, cần hiểu rõ cấu tạo cơ bản của hệ thống chống sét cho nhà xưởng mái tôn .
Kim thu sét thu hút tia sét đánh vào thay vì đánh vào mái tôn. Cần chọn loại kim có bán kính bảo vệ phù hợp với diện tích nhà xưởng
Dây dẫn sét (dây thoát sét) dẫn dòng điện sét từ kim xuống hệ thống tiếp địa. Sử dụng dây đồng tiết diện ≥ 50mm², có vỏ bọc PVC
Hệ thống tiếp địa tiêu tán dòng điện sét vào lòng đất. Điện trở tiếp địa ≤ 10Ω
Hộp kiểm tra điện trở kiểm tra định kỳ điện trở tiếp địa. Lắp ở vị trí dễ tiếp cận
SPD loại 1 (Type 1) bảo vệ đường điện nguồn đầu vào. Lắp tại tủ điện tổng (MSB)
SPD loại 2 (Type 2) bảo vệ các tủ phân phối nhánh. Lắp tại các tủ động lực
SPD cho tín hiệu bảo vệ camera, mạng, PLC. Lắp gần thiết bị cần bảo vệ
Quan trọng: Với nhà xưởng mái tôn, ngoài chống sét trực tiếp, bắt buộc phải có chống sét lan truyền để bảo vệ hệ thống điện, PLC, biến tần, camera bên trong, vì sét đánh vào mái tôn có thể gây cảm ứng điện từ phá hủy thiết bị điện tử .
Dưới đây là những điểm cần lưu ý nhất, dựa trên tiêu chuẩn TCVN 9385:2012 và kinh nghiệm thực tế.
Tại sao quan trọng? Nếu kim thu sét được lắp trực tiếp lên mái tôn mà không có biện pháp cách điện, khi sét đánh, dòng điện có thể lan tỏa xuống mái tôn trước khi được dẫn xuống đất qua dây thoát sét. Điều này gây hư hỏng mái tôn và tạo ra tia lửa điện nguy hiểm .
Giải pháp:
Sử dụng khớp nối cách điện composite giữa kim thu sét và cột đỡ (hoặc giá đỡ trên mái tôn).
Đảm bảo dây thoát sét được đấu nối trực tiếp vào kim thu sét thông qua đầu cốt thủy lực, xiết bulong chắc chắn .
Dây thoát sét phải được đi riêng, không tiếp xúc trực tiếp với mái tôn trên suốt hành trình xuống đất.

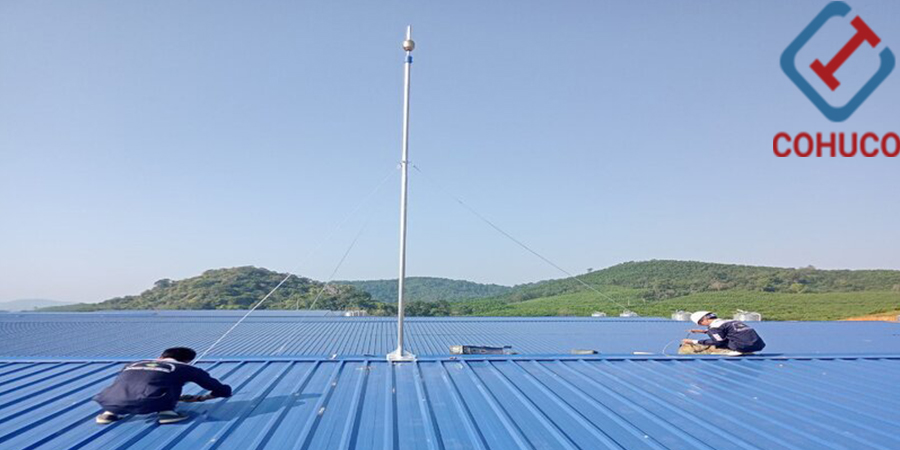

Với nhà xưởng có mái tôn, kim thu sét thường được lắp trên cột đỡ có chiều cao từ 2m đến 5m so với mặt mái, tùy thuộc vào diện tích và hình dạng công trình .
Yêu cầu:

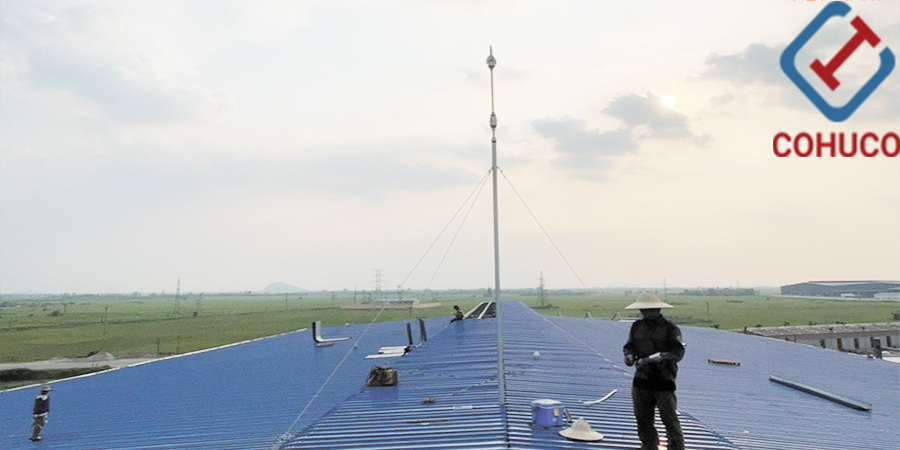

Cột đỡ kim phải được gia cố chắc chắn, có thể có dây neo chịu lực để chống lại gió bão .
Khoảng cách từ kim thu sét đến các điểm xa nhất của nhà xưởng phải nằm trong bán kính bảo vệ của kim (theo tính toán của nhà sản xuất hoặc theo phương pháp góc bảo vệ của TCVN 9385:2012).
Cần tính toán bố trí số lượng kim phù hợp để bảo vệ toàn bộ diện tích nhà xưởng mà không tạo ra "vùng mù".
Dây thoát sét đóng vai trò dẫn dòng điện từ kim thu xuống tiếp địa. Với nhà xưởng mái tôn, cần lưu ý :
Đi dây càng thẳng càng tốt, hạn chế gấp khúc. Các góc gấp khúc lớn làm tăng điện cảm, có thể gây phóng điện ngang.
Luồn dây trong ống nhựa PVC hoặc ống gen để bảo vệ cơ học và thẩm mỹ.
Khoảng cách tối thiểu giữa dây thoát sét và các vật dẫn điện khác (dây điện, máng cáp, ống kim loại) phải đảm bảo theo tiêu chuẩn để tránh phóng điện bên hông.
Hệ thống tiếp địa là phần quan trọng nhất quyết định khả năng tiêu tán dòng điện sét.
Yêu cầu kỹ thuật:
Điện trở tiếp địa của hệ thống chống sét phải ≤ 10Ω theo TCVN 9385:2012 .
Đối với tiếp địa an toàn kết hợp, có thể yêu cầu ≤ 4Ω .
Phương pháp thi công tiếp địa cho nhà xưởng:
Đào rãnh dài 5-10m, đóng các cọc tiếp địa (thép mạ đồng hoặc đồng nguyên chất) dài 2.4m – 3m, cách nhau 2.5-3m .
Hàn hóa nhiệt (Thermit welding) các mối nối giữa cọc và dây tiếp địa để đảm bảo liên kết bền vững, dẫn điện tốt.
Sau khi thi công, đo điện trở bằng Earth tester 3 điểm; nếu chưa đạt, cần đóng thêm cọc hoặc sử dụng hóa chất giảm điện trở (GEM) .
Lưu ý đặc biệt với nhà xưởng: Cần bố trí nhiều điểm tiếp địa xung quanh chu vi nhà xưởng (tối thiểu 2 điểm đối diện nhau) để tản dòng sét đồng đều, tránh tạo ra chênh lệch điện thế nguy hiểm.
TCVN 9385:2012 khuyến nghị tận dụng các bộ phận kim loại của công trình làm một phần của hệ thống chống sét . Tuy nhiên, cần thực hiện nối đẳng thế đúng cách.
Các bước thực hiện:
Kết nối khung thép nhà xưởng vào hệ thống tiếp địa chống sét.
Đảm bảo tất cả các tấm tôn mái được kết nối điện với nhau (thông qua vít bắt hoặc kẹp chuyên dụng).
Kết nối mái tôn vào hệ thống tiếp địa tại nhiều điểm.
Cảnh báo: Sét đánh vào mái tôn có thể phá hủy lớp sơn mạ, thậm chí gây đổ khối xây nếu có kết hợp cốt thép . Việc nối đẳng thế đúng cách giúp giảm thiểu rủi ro này.
Sau khi thi công xong, cần thực hiện:
Kiểm tra, nghiệm thu ban đầu:
Đo điện trở tiếp địa toàn bộ hệ thống.
Kiểm tra liên thông giữa kim thu sét, dây thoát sét và bãi tiếp địa.
Lập biên bản nghiệm thu, bàn giao hồ sơ hoàn công.
Bảo trì định kỳ:
Hàng năm, cần đo lại điện trở tiếp địa và ra biên bản kiểm tra hệ thống chống sét để nghiệm thu PCCC .
Kiểm tra các mối nối, đai kẹp, tình trạng ăn mòn của dây dẫn và kim thu sét.
Đối với kim thu sét tia tiên đạo (ESE), cần kiểm tra bộ phận điện tử theo chu kỳ của nhà sản xuất.
Hiện nay, có 3 phương pháp chống sét phổ biến cho nhà xưởng mái tôn :
Đây là phương pháp hiện đại và được sử dụng phổ biến nhất cho nhà xưởng mái tôn.
Ưu điểm:
Bán kính bảo vệ lớn (40-120m).
Chỉ cần 1-2 kim cho nhà xưởng có diện tích lớn.
Có bộ phận phát tia tiên đạo chủ động, thu hút sét từ xa.
Lưu ý khi chọn kim ESE cho nhà xưởng:
Nên chọn kim chính hãng có chứng nhận NFC 17-102.
Bảo hành từ 5-10 năm.
Độ cao cột đỡ tối thiểu 2-3m so với mái tôn.
Phương pháp truyền thống, sử dụng kim nhọn bằng đồng hoặc thép mạ kẽm.
Ưu điểm: Chi phí đầu tư kim thấp.
Nhược điểm: Bán kính bảo vệ nhỏ (hình chóp), cần nhiều kim và khoảng cách giữa các kim ≤ 5m .
Khuyến nghị: Với nhà xưởng có diện tích hẹp hoặc chiều cao thấp (dưới 7m), có thể cân nhắc phương pháp này. Với nhà xưởng rộng, phương pháp ESE thường tối ưu hơn về tổng chi phí.
Sử dụng lưới thép hoặc dây đồng trải trên toàn bộ mái tôn.
Đặc điểm: Phù hợp với nhà xưởng có mái bằng hoặc mái có kết cấu đặc biệt. Tuy nhiên, chi phí cao và khó thi công hơn so với kim thu sét.
✔ Kinh nghiệm thi công chống sét công nghiệp
COHUCO đã triển khai:
Nhà máy
Kho xưởng
Hệ thống điện công nghiệp
✔ Tư vấn giải pháp phù hợp từng công trình
Kim Franklin
Kim ESE
Chống sét lan truyền đồng bộ
✔ Thi công đúng tiêu chuẩn kỹ thuật
Đảm bảo:
An toàn điện
Độ bền lâu dài
Hiệu quả chống sét tối ưu
✔ Hỗ trợ kiểm tra và bảo trì định kỳ
Đo điện trở đất
Kiểm tra hệ thống chống sét
Bảo trì thiết bị
Đối với nhà xưởng mái tôn, việc đầu tư hệ thống chống sét đạt chuẩn là yêu cầu cực kỳ quan trọng nhằm:
Bảo vệ công trình
Bảo vệ hệ thống điện
Đảm bảo an toàn vận hành
Một hệ thống chống sét cho nhà xưởng hiệu quả không chỉ dừng ở việc lắp kim thu sét mà còn cần:
Tiếp địa đạt chuẩn
Chống sét lan truyền
Thi công đúng kỹ thuật
Kiểm tra định kỳ thường xuyên
👉 Nếu doanh nghiệp đang cần giải pháp chống sét chuyên nghiệp cho nhà xưởng mái tôn, Công ty Công Hùng (COHUCO) là đối tác đáng tin cậy giúp triển khai hệ thống an toàn, hiệu quả và tối ưu chi phí cho mọi công trình công nghiệp hiện đại.
