Bạn đang xây dựng một nhà xưởng mới hoặc mở rộng sản xuất. Các thiết bị máy móc của bạn gần như đều sử dụng điện 3 pha – từ máy tiện, máy phay, máy nén khí, băng tải, đến hệ thống điều hòa trung tâm. Bạn nghe nói về hệ thống điện 3 pha nhưng chưa thực sự hiểu rõ: nó là gì? Tại sao cần thiết cho nhà xưởng? Và làm thế nào để thi công một hệ thống điện 3 pha an toàn, hiệu quả, tiết kiệm?
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ giải thích tất cả những điều bạn cần biết về hệ thống điện 3 pha: từ khái niệm, cấu tạo, ưu điểm, đến quy trình thi công và các lưu ý quan trọng. Đây là cẩm nang không thể bỏ qua cho bất kỳ chủ đầu tư nào.
Mục lục [Hiển thị]
Điện 3 pha là hệ thống điện xoay chiều gồm ba dòng điện có cùng biên độ, cùng tần số, nhưng lệch pha nhau 120 độ (1/3 chu kỳ). Hệ thống này thường có 4 dây: 3 dây pha (L1, L2, L3) và 1 dây trung tính (N). Điện áp giữa hai dây pha là 380V (gọi là điện áp dây), còn điện áp giữa một dây pha và dây trung tính là 220V (gọi là điện áp pha).
Đặc điểm Điện 1 pha Điện 3 pha
Số dây dẫn 2 dây (Pha + N) hoặc 2 dây (Pha + Pha) 3 hoặc 4 dây (3 pha + N)
Điện áp 220V 380V (giữa các pha) / 220V (giữa pha và N)
Công suất truyền tải Nhỏ (thường < 10-15kW) Lớn (từ vài chục kW đến hàng MW)
Ứng dụng Thiết bị gia đình, văn phòng, máy móc nhỏ Động cơ công nghiệp, máy nén khí, thang máy, băng tải, hệ thống lạnh
Hiệu suất động cơ Thấp hơn (động cơ 1 pha yếu, nặng nề) Cao hơn (động cơ 3 pha khỏe, êm, ít rung)
Chi phí dây dẫn cho cùng công suất Cao hơn (do dòng điện lớn hơn, cần tiết diện lớn) Thấp hơn (dòng điện nhỏ hơn, tiết kiệm đồng)
Kết luận: Hệ thống điện 3 pha là tiêu chuẩn bắt buộc cho mọi nhà xưởng, nhà máy có máy móc công suất trên 5-10kW.
Trong nhà xưởng thường có:
Máy nén khí
Máy CNC
Dây chuyền tự động
Hệ thống HVAC công nghiệp
Những thiết bị này tiêu thụ điện năng rất lớn nên cần hệ thống điện 3 pha để vận hành ổn định.
Điện 3 pha giúp:
Giảm tổn thất điện năng
Truyền tải điện hiệu quả hơn
👉 Đây là lý do nhiều doanh nghiệp ưu tiên đầu tư điện 3 pha cho hệ thống sản xuất.
Một ưu điểm lớn của hệ thống điện 3 pha là:
Dòng điện ổn định
Hạn chế sụt áp
Giảm rung lắc động cơ
Điều này giúp:
Máy móc hoạt động bền bỉ
Giảm hư hỏng thiết bị
Các nhà máy hiện đại sử dụng:
Robot
PLC
Dây chuyền tự động
👉 Tất cả đều cần nguồn điện ổn định từ hệ thống điện 3 pha.

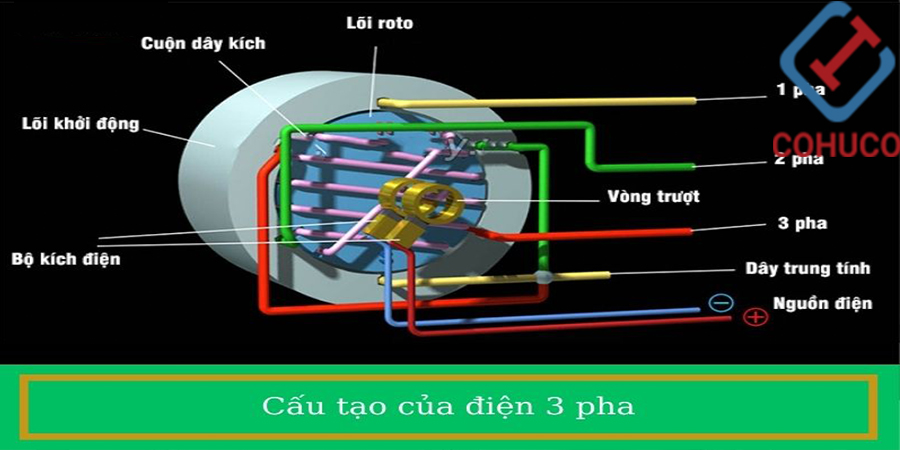

Một hệ thống điện 3 pha hoàn chỉnh cho nhà xưởng bao gồm các thành phần chính sau:
Thành phần Chức năng
Máy biến áp (22kV/0.4kV) Hạ điện áp từ trung thế xuống 380V/220V
Tủ điện trung thế (RMU) Đóng cắt, bảo vệ phía trung thế

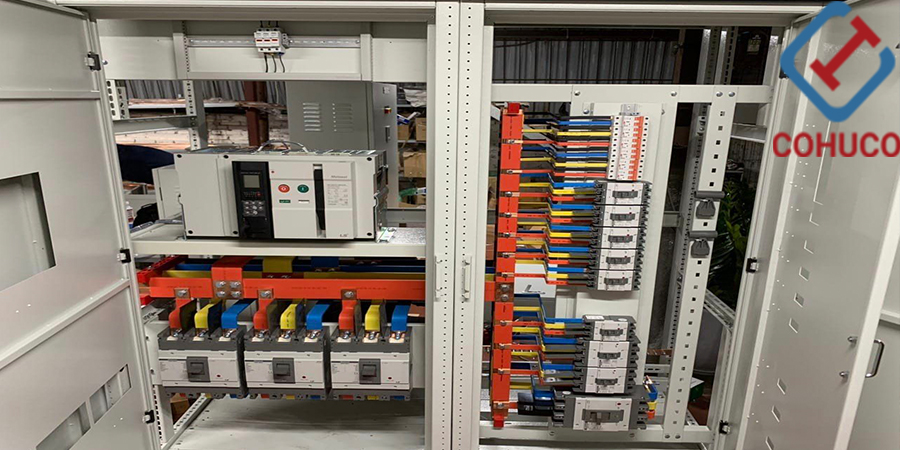

Tủ điện hạ thế tổng (MSB – Main Switch Board) Phân phối điện 380V đến các tủ khác
Loại tủ Vai trò Vị trí lắp đặt
MSB (Tủ điện tổng) Tiếp nhận điện từ trạm biến áp, có CB tổng, CB nhánh, chống sét (SPD), thiết bị đo đếm Gần trạm biến áp, khu vực ít bụi
DB (Tủ động lực) Phân phối cho từng khu vực, từng dây chuyền sản xuất Gần các máy móc, dọc theo phân xưởng
Cáp từ MSB đến DB: Thường là cáp lõi đồng, tiết diện từ 16mm² đến 300mm², đi trong máng cáp hoặc chôn ngầm.
Cáp từ DB đến từng thiết bị: Cáp CV, CVV, tiết diện từ 1.5mm² đến 95mm² tùy công suất động cơ.
Yêu cầu: Cáp được bảo vệ trong ống thép hoặc ống PVC chống cháy, có màu sắc phân biệt pha (thường: đỏ – vàng – xanh dương cho 3 pha, đen/trắng cho trung tính, xanh – vàng cho tiếp địa).
Thiết bị Chức năng
MCCB (CB khối) Bảo vệ quá tải, ngắn mạch cho từng nhánh
Contactor + Relay nhiệt Đóng cắt và bảo vệ quá tải cho từng động cơ
RCD (thiết bị chống rò) Bảo vệ chống điện giật (thường lắp cho ổ cắm, mạch chiếu sáng)
SPD (chống quá áp) Bảo vệ thiết bị khỏi sét đánh gián tiếp
Tiếp địa an toàn: Nối vỏ tủ điện, vỏ động cơ, các phần kim loại có thể chạm tới → bảo vệ người khỏi điện giật.
Tiếp địa chống sét: Nối kim thu sét, cọc tiếp địa riêng (hoặc chung) → tản dòng sét xuống đất.
Tiếp địa làm việc: Nối trung tính máy biến áp xuống đất → ổn định điện áp.
Yêu cầu: Điện trở tiếp địa an toàn ≤ 4Ω, điện trở tiếp địa chống sét ≤ 10Ω (theo TCVN 9385).
Với cùng một công suất (ví dụ 50kW), dòng điện trong hệ thống 3 pha (380V) chỉ bằng 1/3 dòng điện trong hệ thống 1 pha (220V). Dòng nhỏ hơn đồng nghĩa với tiết diện dây nhỏ hơn, tiết kiệm chi phí đồng, nhôm, đồng thời giảm tổn thất điện năng.
Khởi động mượt mà, ít rung: Do từ trường quay đều.
Hiệu suất cao hơn: Động cơ 3 pha có hiệu suất 85-95%, trong khi động cơ 1 pha cùng công suất chỉ đạt 70-80%.
Kích thước nhỏ gọn, trọng lượng nhẹ hơn so với động cơ 1 pha cùng công suất.
Tuổi thọ cao: Ít mài mòn, ít hỏng tụ điện khởi động (vì động cơ 3 pha không cần tụ).
Trong hệ thống 3 pha 4 dây (3 pha + N), bạn chỉ cần lấy điện giữa một pha bất kỳ và dây trung tính là có điện áp 220V để cấp cho:
Hệ thống chiếu sáng (đèn LED, đèn huỳnh quang).
Ổ cắm văn phòng, máy tính, quạt bàn.
Thiết bị nhỏ (máy hàn xách tay, máy khoan cầm tay…).
Lưu ý: Cần phải cân bằng tải giữa các pha để tránh hiện tượng lệch pha, gây quá tải một pha, non tải pha khác.
Phần lớn các biến tần công nghiệp được thiết kế cho nguồn vào 3 pha (380V). Sử dụng biến tần cho động cơ 3 pha giúp tiết kiệm điện 20-40%, đặc biệt với các tải thay đổi như bơm nước, quạt thông gió, băng tải.
COHUCO áp dụng quy trình 6 bước chuyên nghiệp, đảm bảo tuân thủ TCVN 7447 và các tiêu chuẩn liên quan.
Bước 1: Khảo sát và tính toán phụ tải
Xác định tổng công suất các máy móc (động cơ 3 pha, thiết bị 1 pha, chiếu sáng…).
Tính hệ số đồng thời (thường 0.7-0.9 tùy loại hình).
Xác định vị trí đặt MSB, các DB, tuyến đi cáp.
Bước 2: Thiết kế hệ thống điện 3 pha
Lập sơ đồ nguyên lý một sợi (single line diagram) thể hiện tủ MSB, DB, CB, cáp.
Tính toán lựa chọn tiết diện cáp (dựa trên dòng tải, sụt áp, điều kiện lắp đặt).
Tính toán dòng ngắn mạch để chọn CB, MCCB có khả năng cắt phù hợp.
Thiết kế hệ thống tiếp địa, chống sét.
Bước 3: Báo giá chi tiết và ký hợp đồng
Liệt kê đầy đủ vật tư, nhân công, chi phí vận chuyển, bảo hành.
Ký hợp đồng với điều khoản tiến độ, thanh toán, bảo hành rõ ràng.
Bước 4: Gia công tủ điện và chuẩn bị vật tư

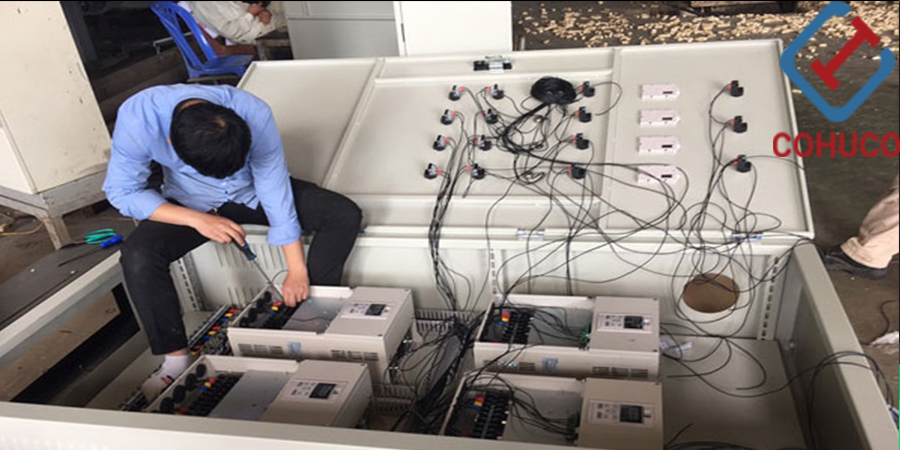

Gia công tủ MSB, DB tại xưởng (cắt, khoan, lắp CB, thanh cái, đấu dây).
Nhập cáp, ống, máng, phụ kiện chính hãng.
Bước 5: Thi công lắp đặt tại công trình
Đi máng cáp, ống thép: Bố trí theo bản vẽ, đảm bảo khoảng cách an toàn.
Kéo cáp 3 pha + N + PE: Đi đúng tuyến, đánh nhãn.
Lắp đặt tủ điện MSB, DB: Cố định chắc chắn, đấu nối cáp đầu vào, đầu ra.
Đấu nối động cơ, thiết bị 3 pha: Đúng thứ tự pha, siết chặt đầu cosse.
Lắp hệ thống tiếp địa: Đóng cọc đồng, hàn hóa nhiệt, nối với vỏ tủ, vỏ động cơ.
Bước 6: Kiểm tra, đo đạc, nghiệm thu và bàn giao
Đo điện trở cách điện giữa các pha và giữa pha với đất (≥ 1MΩ).
Đo điện trở tiếp địa (≤ 4Ω).
Kiểm tra thứ tự pha (đảm bảo động cơ quay đúng chiều).
Đo dòng điện 3 pha khi vận hành, kiểm tra cân bằng (chênh ≤ 10%).
Bàn giao bản vẽ hoàn công, biên bản kiểm tra, hướng dẫn vận hành.
COHUCO cam kết: Hệ thống điện 3 pha sau bàn giao đạt chuẩn TCVN, an toàn, ổn định, sẵn sàng sản xuất.
Tính toán công suất chính xác
Nếu tính sai: quá tải hệ thống, lãng phí chi phí đầu tư. Đây là bước quan trọng khi thiết kế điện nhà xưởng.
Lựa chọn dây dẫn phù hợp
Cần tính toán: tiết diện cáp, khả năng chịu tải
Thi công đúng kỹ thuật
Nếu thi công sai: dễ chập cháy, mất an toàn
Đảm bảo hệ thống tiếp địa
Tiếp địa giúp: chống rò điện, bảo vệ con người
Bố trí tủ điện khoa học
Dễ vận hành
Dễ bảo trì
✔ Kinh nghiệm thực tế
Công Hùng đã triển khai:
Nhà máy
Kho xưởng
Hệ thống điện công nghiệp
✔ Thi công chuyên nghiệp
Đúng kỹ thuật
Đúng tiêu chuẩn
✔ Giải pháp tối ưu
Tiết kiệm chi phí
Đảm bảo hiệu suất
✔ Hỗ trợ lâu dài
Bảo trì
Kiểm tra định kỳ
Hệ thống điện 3 pha là xương sống của mọi nhà xưởng, nhà máy công nghiệp. Nó không chỉ cung cấp nguồn năng lượng mạnh mẽ, ổn định cho động cơ, máy móc, mà còn tiết kiệm chi phí dây dẫn, tăng hiệu suất, và dễ dàng tích hợp với các giải pháp tự động hóa (biến tần, PLC, SCADA).
Việc đầu tư vào một hệ thống điện 3 pha được thiết kế, thi công đúng chuẩn ngay từ đầu sẽ giúp cho doanh nghiệp của bạn rất nhiều.
Đừng để những sai lầm trong thi công hệ thống điện 3 pha (chọn cáp non, đấu pha sai, tiếp địa kém, tủ điện ẩu) trở thành "quả bom hẹn giờ" trong nhà xưởng của bạn.
COHUCO với đội ngũ kỹ sư giàu kinh nghiệm, quy trình bài bản và cam kết chất lượng, sẽ mang đến cho bạn một hệ thống điện 3 pha đạt chuẩn, an toàn, hiệu quả, sẵn sàng cho sản xuất hiện đại. Liên hệ ngay để được khảo sát miễn phí và nhận tư vấn giải pháp tối ưu nhất.
