Trong bất kỳ nhà máy hay xưởng sản xuất nào, điện luôn đóng vai trò là nguồn năng lượng cốt lõi giúp máy móc vận hành liên tục và ổn định. Nếu hệ thống chiếu sáng phục vụ nhu cầu làm việc hàng ngày thì hệ thống điện động lực lại chính là “xương sống” của toàn bộ hoạt động sản xuất công nghiệp.
Từ các máy CNC, máy ép nhựa, dây chuyền đóng gói tự động cho đến hệ thống bơm, quạt công nghiệp hay máy nén khí đều cần nguồn điện động lực để hoạt động. Chính vì vậy, việc thiết kế và thi công điện động lực nhà xưởng đúng tiêu chuẩn là yếu tố quyết định đến hiệu quả sản xuất, mức độ an toàn và khả năng mở rộng của doanh nghiệp.
Tuy nhiên, nhiều chủ đầu tư vẫn chưa thực sự hiểu rõ hệ thống điện động lực gồm những thành phần nào, nguyên lý hoạt động ra sao và cần lưu ý gì khi thi công. Trong bài viết này, Công ty Công Hùng (COHUCO) sẽ giúp bạn hiểu rõ từ A-Z về hệ thống điện động lực trong nhà xưởng hiện đại.
Mục lục [Hiển thị]
Hệ thống điện động lực là một mạng lưới phức hợp bao gồm các thiết bị, tủ điện, dây cáp và cơ cấu điều khiển, được thiết kế để phân phối, điều khiển và bảo vệ nguồn điện năng cho toàn bộ các thiết bị máy móc, động cơ và các phụ tải công suất lớn trong nhà xưởng .
Nó khác biệt rõ rệt với hệ thống điện sinh hoạt hay chiếu sáng thông thường ở quy mô công suất và độ phức tạp. Hệ thống này phải đáp ứng các yêu cầu khắt khe về :
Công suất lớn: Cung cấp đủ năng lượng cho động cơ, dây chuyền sản xuất.
Độ ổn định: Duy trì điện áp và tần số ổn định để máy móc hoạt động hiệu quả.
An toàn tuyệt đối: Bảo vệ người và thiết bị khỏi các sự cố như quá tải, ngắn mạch, rò rỉ điện.
Tính linh hoạt: Dễ dàng mở rộng hoặc nâng cấp khi nhu cầu sản xuất thay đổi
Đảm bảo hoạt động sản xuất liên tục. Mọi thiết bị sản xuất đều cần nguồn điện ổn định nếu hệ thống điện động lực gặp sự cố:
Dây chuyền ngừng hoạt động
Giảm năng suất
Chậm tiến độ giao hàng
Tăng chi phí vận hành
Tăng hiệu quả sử dụng điện
Một hệ thống điện động lực được thiết kế đúng chuẩn giúp:
Giảm tổn hao điện năng
Tối ưu tải sử dụng
Tiết kiệm chi phí vận hành
Đảm bảo an toàn điện
Hệ thống điện động lực đạt chuẩn sẽ: hạn chế quá tải, giảm nguy cơ chập cháy, bảo vệ máy móc và con người, hỗ trợ mở rộng sản xuất.
Khi thiết kế bài bản ngay từ đầu, doanh nghiệp có thể: bổ sung máy móc mới, mở rộng dây chuyền, tăng công suất sản xuất mà không cần cải tạo toàn bộ hệ thống.
Một hệ thống điện động lực hoàn chỉnh bao gồm nhiều thành phần phối hợp chặt chẽ với nhau, từ nguồn cấp chính đến các thiết bị tiêu thụ cuối cùng.
Trạm biến áp và cáp cấp nguồn tổng
Điểm bắt đầu của hệ thống là trạm biến áp, nơi điện áp từ lưới trung thế (ví dụ 22kV) được hạ xuống điện áp hạ thế (380V/220V) để sử dụng . Từ đây, hệ thống cáp động lực trục chính – những sợi cáp có tiết diện lớn – sẽ dẫn điện từ sau trạm biến áp, đấu nối qua MCCB (Molded Case Circuit Breaker) và đi vào tủ điện tổng (MSB) . Đây là đường "huyết mạch" chính cung cấp năng lượng cho toàn bộ nhà xưởng.
Hệ thống tủ điện là "bộ não" và "trạm điều phối" của toàn bộ hệ thống, bao gồm nhiều loại tủ chuyên biệt.

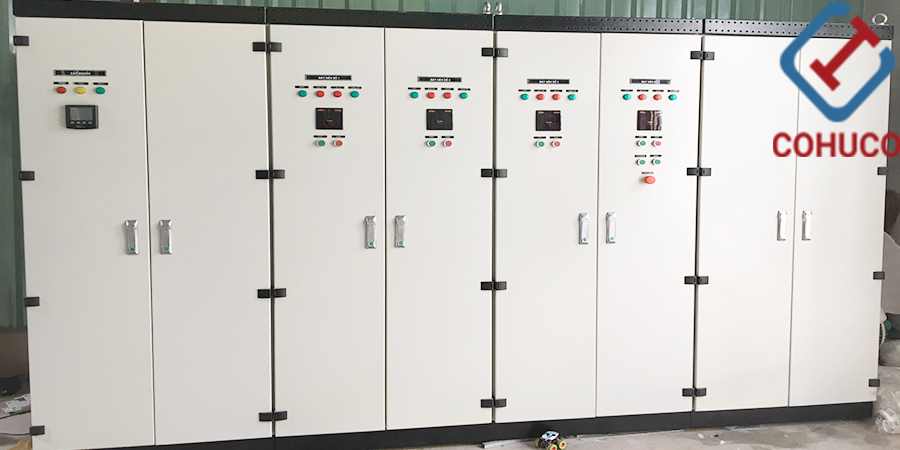

Tủ điện phân phối tổng (MSB - Main Switch Board)
Tủ MSB đóng vai trò là trung tâm điều phối chính. Nó nhận nguồn điện từ trạm biến áp và phân phối đến các tủ điện phân phối nhánh (DB) và các tủ chức năng khác trong nhà xưởng . Đây là nơi đấu nối tập trung các trục cáp chính thông qua các thiết bị đóng cắt và bảo vệ.
Tủ phân phối điện nhánh (DB - Distribution Board)
Tủ DB có kích thước nhỏ hơn, có nhiệm vụ điều phối điện năng từ tủ MSB đến các thiết bị tiêu thụ cụ thể như động cơ, đèn chiếu sáng, ổ cắm công nghiệp ở từng khu vực . Việc bố trí các tủ DB riêng biệt cho từng khu vực sản xuất giúp dễ dàng thao tác và cách ly sự cố mà không ảnh hưởng đến các khu vực khác.

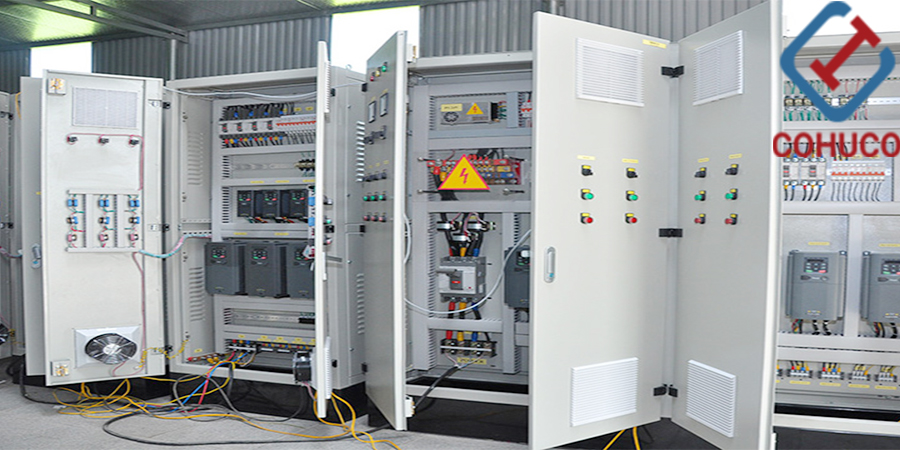

Tủ điều khiển động lực (MCC - Motor Control Center)
Tủ động lực (MCC) là loại tủ chuyên dụng để điều khiển và bảo vệ các động cơ điện công suất lớn . Bên trong tủ thường bao gồm:
Bộ khởi động từ (Contactor): Điều khiển bật/tắt nguồn điện.
Rơ le bảo vệ: Bảo vệ động cơ khỏi các sự cố quá tải, mất pha, ngắn mạch.
Bộ điều khiển: Có thể là biến tần (VFD) để điều khiển tốc độ động cơ hoặc bộ khởi động mềm (Soft Starter) để giảm dòng khởi động.
Tủ MCC có thể được tích hợp PLC để thực hiện các chu trình điều khiển phức tạp.
Tủ chuyển mạch tự động (ATS - Automatic Transfer Switch)
Tủ ATS đảm bảo nguồn điện liên tục cho các phụ tải quan trọng. Khi nguồn điện lưới bị mất, tủ ATS sẽ tự động chuyển sang nguồn dự phòng (thường là máy phát điện) và ngược lại . Điều này giúp giảm thiểu thời gian ngừng sản xuất .
Tủ điện bù công suất phản kháng (Tụ bù)
Tủ tụ bù có nhiệm vụ cải thiện hệ số công suất (cosφ) của hệ thống điện, giúp giảm tổn thất điện năng trên đường dây, tránh bị phạt do tiêu thụ công suất phản kháng và tăng khả năng mang tải của máy biến áp .
Thang máng cáp đóng vai trò là "khung xương" nâng đỡ và bảo vệ hệ thống dây cáp điện . Hệ thống này giúp tổ chức dây cáp một cách gọn gàng, khoa học, đảm bảo an toàn, dễ dàng kiểm tra, bảo trì và mang lại tính thẩm mỹ cho nhà xưởng .
Ngoài các thành phần cốt lõi, hệ thống điện động lực còn bao gồm:
Hệ thống máy phát điện dự phòng: Cung cấp nguồn điện trong trường hợp mất điện lưới kéo dài.
Hệ thống chống sét và tiếp địa: Bảo vệ hệ thống và con người khỏi tác hại của sét và sự cố rò rỉ điện .
Hệ thống điện nhẹ (ELV): Bao gồm chiếu sáng, camera giám sát, hệ thống PCCC, v.v. .
COHUCO là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực:
Thi công điện công nghiệp
Thi công M&E
Trạm biến áp
Tủ điện công nghiệp
Hệ thống điện động lực nhà xưởng
Chúng tôi sở hữu:
Đội ngũ kỹ sư chuyên môn cao
Có kinh nghiệm triển khai nhiều dự án công nghiệp quy mô lớn.
Thi công đúng tiêu chuẩn
Tuân thủ:
TCVN
IEC
Quy định an toàn điện
Giải pháp tối ưu chi phí
Giúp doanh nghiệp:
Tiết kiệm đầu tư
Giảm chi phí vận hành
Dễ dàng mở rộng trong tương lai
Hỗ trợ bảo trì dài hạn
Hệ thống điện động lực là nền tảng vận hành của mọi nhà máy và xưởng sản xuất. Một hệ thống được thiết kế đúng chuẩn không chỉ đảm bảo nguồn điện ổn định cho máy móc mà còn giúp doanh nghiệp tiết kiệm chi phí, nâng cao hiệu suất và hạn chế rủi ro trong quá trình sản xuất.
Việc hiểu rõ các thành phần của điện động lực nhà xưởng như trạm biến áp, tủ điện, cáp điện, MCC, biến tần hay hệ thống tiếp địa sẽ giúp chủ đầu tư đưa ra quyết định đầu tư chính xác hơn.
Nếu doanh nghiệp đang cần tư vấn, thiết kế hoặc thi công hệ thống điện động lực chuyên nghiệp, Công ty Công Hùng (COHUCO) sẵn sàng đồng hành với giải pháp toàn diện, an toàn và tối ưu cho mọi công trình công nghiệp.
