Bạn vừa đầu tư hàng tỷ đồng cho dây chuyền sản xuất hiện đại. Hệ thống điện nhà xưởng được thi công gọn gàng, tủ điện mới toanh. Nhưng có một hạng mục mà nhiều chủ đầu tư thường "quên" hoặc cố tình bỏ qua vì nghĩ nó không quan trọng: Hệ thống tiếp địa (nối đất). Họ cho rằng "cắm điện là chạy, cần gì nối đất", hoặc "nhà xưởng tôi khô ráo, không sợ rò điện".
Sự thật phũ phàng: Hệ thống tiếp địa chính là "phao cứu sinh" cuối cùng bảo vệ công nhân khỏi điện giật và thiết bị khỏi hư hỏng. Khi có sự cố rò điện, nếu không có đường dẫn xuống đất, dòng điện sẽ đi qua cơ thể người – gây thương vong. Khi sét đánh, nếu không có hệ thống tiếp địa tốt, dòng sét sẽ tìm mọi đường để tản nhiệt, phá hủy mọi thứ trên đường đi.
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ giải thích chi tiết: Hệ thống tiếp địa là gì, tại sao không thể bỏ qua, cấu tạo ra sao, và tiêu chuẩn thi công thế nào.
Mục lục [Hiển thị]

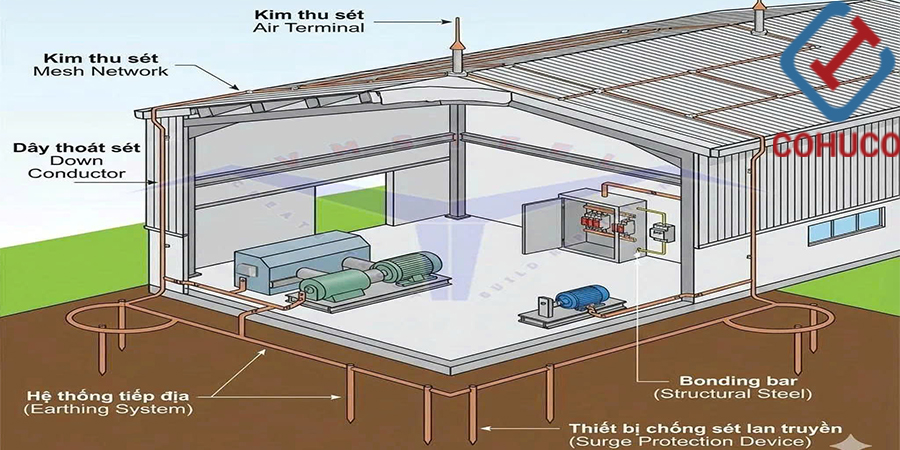

Hệ thống tiếp địa nhà xưởng là hệ thống kết nối các thiết bị điện với đất nhằm: tản dòng điện rò xuống đất, đảm bảo an toàn điện, đảo vệ con người và thiết bị. Hệ thống tiếp địa thường bao gồm: cọc tiếp địa, dây tiếp địa, thanh đồng tiếp địa, hố kiểm tra điện trở đất
👉 Đây là hạng mục bắt buộc trong các công trình thi công điện công nghiệp.
Nói một cách dễ hiểu: Hệ thống tiếp địa hoạt động như một "lối thoát hiểm" cho dòng điện nguy hiểm. Thay vì để dòng điện đi qua người hoặc phá hủy thiết bị, nó được dẫn xuống đất – nơi có điện thế bằng 0 – một cách an toàn và triệt để.
Khi xảy ra rò điện: dòng điện có thể truyền qua vỏ thiết bị, gây nguy cơ điện giật rất nguy hiểm
Hệ thống tiếp địa giúp: dẫn dòng điện xuống đất, giảm điện áp nguy hiểm
👉 Đây là vai trò quan trọng nhất của tiếp địa.
Trong nhà xưởng có nhiều thiết bị giá trị lớn như: máy CNC, tủ điều khiển, PLC, dây chuyền tự động hóa, máy nén khí
Nếu xảy ra: quá áp, rò điện, sét lan truyền
👉 Thiết bị rất dễ hư hỏng nếu không có hệ thống tiếp địa đạt chuẩn.
Một trong những nguyên nhân gây cháy điện phổ biến là: rò điện kéo dài, chập điện không được xử lý
Hệ thống tiếp địa giúp: giảm dòng điện sự cố, tăng hiệu quả hoạt động của CB và thiết bị bảo vệ
👉 Từ đó hạn chế nguy cơ cháy nổ trong nhà máy.
Tiếp địa giúp: ổn định điện áp, giảm nhiễu điện, tăng hiệu quả vận hành thiết bị tự động hóa
👉 Đặc biệt quan trọng với các hệ thống điện công nghiệp hiện đại.
Đây là lý do quan trọng nhất. GS. John Grzywacz tại Cục Quản lý Sức khỏe và An toàn Lao động Hoa Kỳ (OSHA) đã khẳng định: "Hầu hết các tai nạn điện liên quan đến việc thiếu dây cách điện hoặc thiếu hệ thống tiếp địa phù hợp" .
Kịch bản không có tiếp địa: Một dây pha bị hở chạm vào vỏ động cơ. Công nhân chạm vào vỏ động cơ → dòng điện đi qua cơ thể người → xuống đất → điện giật, có thể tử vong.
Kịch bản có tiếp địa đạt chuẩn: Dòng điện rò từ dây pha chạy qua dây tiếp địa (điện trở thấp) xuống cọc tiếp địa → tản vào đất. CB hoặc RCD phát hiện dòng rò và cắt điện trong 0.1 giây → người chạm vào vỏ động cơ không bị giật .
Khi xảy ra sự cố chạm đất (ví dụ: dây pha chạm vỏ tủ điện), nếu không có hệ thống tiếp địa, dòng điện sự cố sẽ không có đường về nguồn, gây phát sinh nhiệt lớn tại điểm chạm – dẫn đến cháy tủ điện, cháy lan .
Khi có hệ thống tiếp địa tốt, dòng điện sự cố được dẫn nhanh xuống đất, thiết bị bảo vệ (CB, cầu chì) sẽ cắt mạch kịp thời, ngăn chặn đám cháy trước khi hình thành.
Hệ thống tiếp địa tạo ra một điểm tham chiếu điện áp chung (0V) cho toàn bộ hệ thống điện. Nhờ vậy, điện áp giữa các pha và giữa pha với đất luôn ổn định, tránh hiện tượng lệch pha, mất cân bằng điện áp – những nguyên nhân gây hỏng động cơ, biến tần, thiết bị điện tử .
Sét không chỉ đánh trực tiếp mà còn gây quá điện áp lan truyền trên đường dây điện, phá hủy PLC, biến tần, cảm biến. Hệ thống tiếp địa kết hợp với SPD (chống sét lan truyền) tạo thành tuyến phòng thủ duy nhất bảo vệ thiết bị khỏi sét .
Theo các tiêu chuẩn bắt buộc tại Việt Nam:
Tiêu chuẩn Yêu cầu về tiếp địa
TCVN 7447-5-54 (IEC 60364-5-54) Quy định về bố trí nối đất, dây bảo vệ và dây liên kết bảo vệ
TCVN 9385:2012 Chống sét cho công trình xây dựng – yêu cầu điện trở tiếp địa ≤ 10Ω
11 TCN-18:2016 Quy phạm trang bị điện – yêu cầu tiếp địa an toàn ≤ 4Ω
Khi thanh tra, kiểm định, nếu nhà xưởng không có hệ thống tiếp địa hoặc điện trở tiếp địa không đạt, bạn có thể bị phạt nặng (từ 10-80 triệu đồng) và bị đình chỉ vận hành cho đến khi khắc phục.
Mục đích: bảo vệ con người khỏi điện giật
Ứng dụng:
Thiết bị điện công nghiệp
Vỏ máy móc

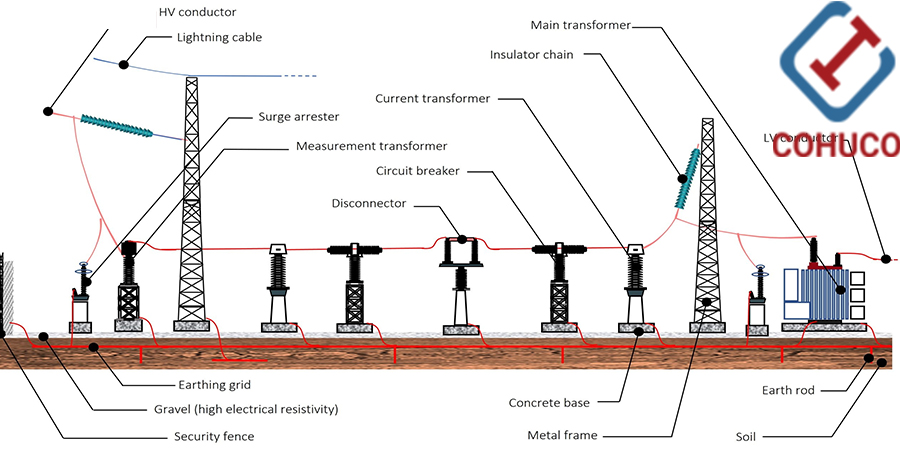

Mục đích: tản dòng sét xuống đất
Ứng dụng:
Nhà xưởng
Trạm biến áp
Cột thu lôi
Mục đích: giảm nhiễu tín hiệu điện
Ứng dụng:
Hệ thống điều khiển PLC
Thiết bị tự động hóa
Cọc tiếp địa thường làm từ: đồng nguyên chất, thép mạ đồng. Được đóng sâu xuống đất để tăng khả năng dẫn điện.
Dây tiếp địa có nhiệm vụ kết nối thiết bị với cọc tiếp địa
Thanh đồng tiếp địa dùng để liên kết các nhánh tiếp địa
Hố kiểm tra điện trở đất giúp: kiểm tra chất lượng tiếp địa định kỳ
Bước 1: Khảo sát mặt bằng
Kỹ thuật viên sẽ:
Đo điện trở suất đất
Xác định vị trí thi công
👉 Đây là bước quan trọng để tính toán hiệu quả tiếp địa.
Bước 2: Thiết kế hệ thống tiếp địa
Bao gồm:
Số lượng cọc
Khoảng cách cọc
Loại vật liệu sử dụng
Bước 3: Đóng cọc tiếp địa
Cọc được đóng sâu xuống đất để:
Tăng khả năng thoát dòng điện
Bước 4: Kết nối hệ thống
Bao gồm:
Hàn hóa nhiệt
Liên kết dây dẫn
Kết nối tủ điện và thiết bị
Bước 5: Đo điện trở tiếp địa
Sau khi hoàn thiện:
Kiểm tra điện trở đất
Đảm bảo đạt tiêu chuẩn kỹ thuật
Chọn vật liệu chất lượng
Nếu dùng vật liệu kém: dễ ăn mòn, giảm hiệu quả dẫn điện. Nên sử dụng: đồng nguyên chất, thép mạ đồng chất lượng cao
Đảm bảo điện trở đất đạt chuẩn
Thông thường điện trở tiếp địa càng thấp càng tốt. Nếu điện trở quá cao hệ thống sẽ kém hiệu quả
Thi công đúng kỹ thuật
Các mối nối cần chắc chắn, chống oxy hóa, dẫn điện tốt
Kết hợp hệ thống chống sét
Tiếp địa cần đồng bộ với: hệ thống chống sét, hệ thống điện nhà xưởng giúp bảo vệ toàn diện công trình.
Công ty TNHH TM SX Công Hùng (COHUCO) tự hào là một trong những đơn vị hàng đầu tại TP.HCM và các tỉnh phía Nam trong lĩnh vực thi công hệ thống tiếp địa và điện nhà xưởng.
Dịch vụ của COHUCO bao gồm:
Khảo sát, tư vấn giải pháp tiếp địa phù hợp với từng loại địa chất, công trình.
Thi công trọn gói hệ thống tiếp địa an toàn + tiếp địa chống sét + tiếp địa làm việc.
Sử dụng vật tư chính hãng: Cọc đồng, cáp đồng trần, hóa chất giảm điện trở, thuốc hàn nhiệt KUMWELL/GOLDWELD.
Tuân thủ tiêu chuẩn: Thi công theo TCVN 9385:2012, TCVN 7447-5-54, 11 TCN-18:2016.
Đo kiểm, bàn giao: Sử dụng Earth tester chuyên dụng, biên bản đo điện trở tiếp địa chi tiết, bảo hành 12 tháng.
Hệ thống tiếp địa không phải là hạng mục "xa xỉ" hay "không cần thiết". Nó là yêu cầu bắt buộc theo tiêu chuẩn kỹ thuật, là "lớp áo giáp" cuối cùng bảo vệ tính mạng con người và sự toàn vẹn của thiết bị. Một hệ thống tiếp địa đạt chuẩn với điện trở ≤ 4Ω (an toàn) và ≤ 10Ω (chống sét) sẽ giúp doanh nghiệp của bạn vận hành an tâm, không lo gián đoạn, không sợ tai nạn.
Chi phí đầu tư cho hệ thống tiếp địa (chỉ 20-50 triệu đồng cho nhà xưởng 500-1000m²) là rất nhỏ so với thiệt hại chỉ từ một sự cố điện giật hoặc cháy nổ. Đừng vì tiết kiệm một khoản nhỏ để đánh đổi bằng sự an toàn của công nhân và tài sản hàng tỷ đồng.
COHUCO sẵn sàng khảo sát, tư vấn miễn phí và thi công hệ thống tiếp địa nhà xưởng đạt chuẩn, đảm bảo an toàn, bền vững theo thời gian. Liên hệ ngay hôm nay!
