Sét đánh trực tiếp là một trong những mối nguy hiểm lớn nhất đối với nhà xưởng, nhà máy công nghiệp. Một cú sét có thể gây cháy nổ, phá hủy hệ thống điện, làm hỏng thiết bị sản xuất và đe dọa trực tiếp đến tính mạng công nhân. Để bảo vệ công trình, việc lắp đặt kim thu sét là yêu cầu bắt buộc theo tiêu chuẩn TCVN 9385:2012 . Tuy nhiên, trên thị trường hiện có hai dòng sản phẩm chính: kim thu sét cổ điển Franklin và kim thu sét tia tiên đạo sớm (ESE). Vậy loại nào phù hợp với nhà xưởng của bạn?
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ phân tích chi tiết nguyên lý hoạt động, bán kính bảo vệ, chi phí lắp đặt cũng như ưu nhược điểm của từng loại, từ đó giúp bạn đưa ra quyết định chính xác nhất.
Mục lục [Hiển thị]
Kim thu sét (hay còn gọi là cột thu lôi) là thiết bị chuyên dụng được thiết kế nhằm thu nhận năng lượng sét khi xảy ra hiện tượng phóng điện trong khí quyển. Sau khi thu sét, thiết bị sẽ dẫn dòng điện xuống hệ thống tiếp địa an toàn, từ đó giảm thiểu tối đa nguy cơ hư hỏng công trình và bảo vệ con người .
Vai trò chính của kim thu sét bao gồm
Ngăn chặn tác động nguy hiểm do sét gây ra như cháy nổ, chập điện, phá hủy thiết bị điện tử.
Bảo vệ tính mạng con người bằng cách dẫn dòng điện sét xuống đất thay vì đi qua cơ thể người.
Nâng cao tuổi thọ công trình, hạn chế rủi ro gián đoạn hoạt động sản xuất và kinh doanh .
Theo tiêu chuẩn TCVN 9385:2012, tất cả các công trình xây dựng có chiều cao nhất định hoặc nằm trong khu vực có mật độ sét cao đều cần được trang bị hệ thống chống sét đạt chuẩn .
Hiện nay, hệ thống chống sét cho công trình công nghiệp thường sử dụng 2 loại chính:
Kim Franklin (cổ điển)
Kim ESE (Early Streamer Emission – phát tia tiên đạo sớm)

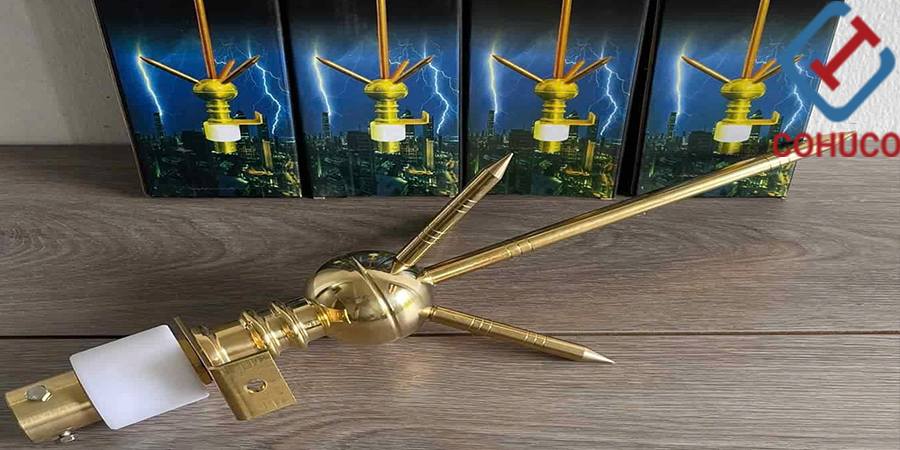

Kim thu sét cổ điển, hay còn gọi là kim thu sét Franklin, được phát minh bởi nhà khoa học Benjamin Franklin vào thế kỷ 18. Đây là thiết bị chống sét đầu tiên trong lịch sử, hoạt động dựa trên nguyên lý cảm ứng điện.
Kim hoạt động theo nguyên lý:
Tạo điểm nhọn để sét ưu tiên đánh vào
Sau đó dẫn dòng điện xuống hệ thống tiếp địa
Cấu tạo:
Kim thu sét Franklin có thiết kế đơn giản:
Hình dạng nhọn, thường được làm từ kim loại dẫn điện tốt như đồng hoặc thép mạ kẽm.
Thanh kim loại dài lắp đặt từ mặt đất lên đến điểm cao nhất của công trình.
Đầu nhọn phía trên giúp tăng khả năng tập trung điện tích, thu hút tia sét.
Kim Franklin luôn được kết nối với dây dẫn sét (dây đồng tiết diện ≥ 50mm²) và hệ thống cọc tiếp địa (điện trở ≤ 10Ω theo TCVN 9385:2012) để tạo thành một đường dẫn hoàn chỉnh .
Ưu điểm của kim Franklin
✔ Chi phí thấp
Đây là giải pháp: giá thành rẻ, dễ triển khai
✔ Cấu tạo đơn giản
Dễ lắp đặt
Dễ bảo trì
✔ Độ bền cao
Kim Franklin có tuổi thọ lớn nếu:
Sử dụng vật liệu đạt chuẩn
Thi công đúng kỹ thuật
Nhược điểm của kim Franklin
❌ Bán kính bảo vệ nhỏ
Kim Franklin thường chỉ bảo vệ:
Một khu vực hẹp theo hình nón
Với nhà xưởng lớn sẽ cần: nhiều kim thu sét, nhiều dây thoát sét
Ảnh hưởng thẩm mỹ và kết cấu mái
Nếu lắp quá nhiều kim: mái nhà xưởng sẽ phức tạp hơn, tăng chi phí thi công.

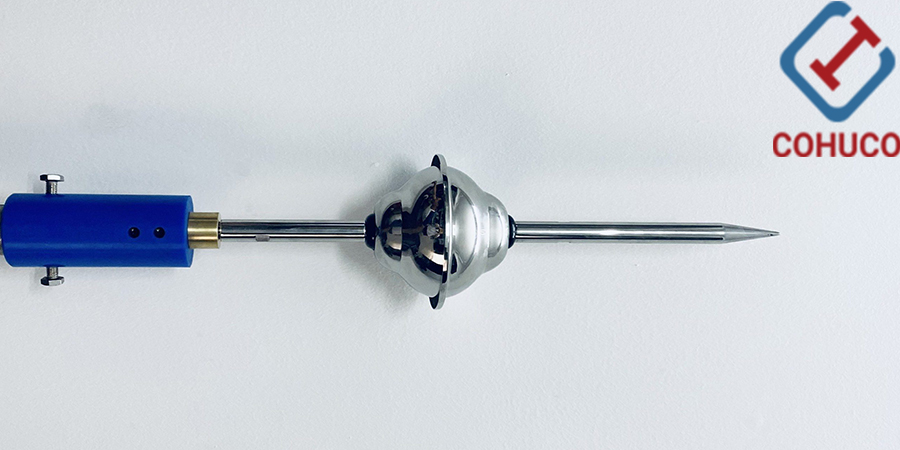

Kim thu sét tia tiên đạo sớm (Early Streamer Emission – ESE) là một bước tiến vượt bậc trong lĩnh vực chống sét. Dòng kim này xuất hiện từ những năm 1930 và được tiêu chuẩn hóa bởi tổ chức AFNOR của Pháp theo tiêu chuẩn NFC 17-102 . Khác với kim Franklin, kim ESE hoạt động theo cơ chế chủ động.
Nguyên lý hoạt động
Kim ESE (Early Streamer Emission) là loại kim thu sét cho nhà xưởng hiện đại có khả năng:
Phát tia tiên đạo sớm
Chủ động đón tia sét từ khoảng cách xa hơn
Công nghệ này giúp mở rộng vùng bảo vệ đáng kể so với kim Franklin.
Cấu tạo:
Cấu tạo của kim thu sét ESE phức tạp hơn, bao gồm:
Đầu nhọn đặc biệt làm từ kim loại dẫn điện.
Thân kim cố định, thường bằng thép không gỉ (Inox 316) hoặc nhôm anode hóa, chống ăn mòn tốt .
Hệ thống phát xạ sớm (bộ phận ion hóa): Đây là công nghệ cốt lõi, cho phép kim phóng tia tiên đạo sớm hơn so với tia sét tự nhiên. Bộ phận này ban đầu sử dụng chất phóng xạ, nhưng ngày nay được thay thế bằng các thiết bị điện, điện tử an toàn.
Ưu điểm của kim ESE
✔ Bán kính bảo vệ lớn
Nhiều dòng kim ESE có bán kính:50m – hơn 100m tùy model
👉 Phù hợp với: nhà xưởng lớn, kho logistics, nhà máy điện mặt trời
✔ Giảm số lượng kim lắp đặt
Thông thường:
Một nhà xưởng chỉ cần 1–2 kim ESE
👉 Giúp: tiết kiệm vật tư, giảm dây dẫn thoát sét
✔ Tăng tính thẩm mỹ
Do ít điểm lắp đặt hơn: hệ mái gọn gàng hơn phù hợp công trình hiện đại
✔ Phù hợp nhà máy công nghệ cao
Kim ESE thường được ưu tiên cho:
Nhà máy tự động hóa
Trung tâm dữ liệu
Nhà xưởng lớn
Nhược điểm của kim ESE
❌ Chi phí đầu tư cao hơn
So với Franklin: giá kim ESE cao hơn đáng kể
Tuy nhiên: hiệu quả bảo vệ rộng hơn, tối ưu lâu dài cho công trình lớn
Kim Franklin phù hợp khi:
✔ Nhà xưởng nhỏ Diện tích hạn chế chiều cao không lớn
✔ Ngân sách đầu tư thấp doanh nghiệp cần giải pháp tiết kiệm chi phí ban đầu
✔ Công trình đơn giản ví dụ: nhà kho nhỏ, trạm kỹ thuật, xưởng quy mô nhỏ
Kim ESE phù hợp khi:
✔ Nhà xưởng diện tích lớn mái rộng n hiều khu vực cần bảo vệ
✔ Nhà máy hiện đại có nhiều thiết bị điện tử, hệ thống tự động hóa cao
✔ Cần tối ưu thẩm mỹ và hiệu quả giảm số lượng cột chống sét, giảm dây dẫn
✔ Khu vực có mật độ giông sét cao
👉 Giúp tăng khả năng bảo vệ công trình.
Bước 1: Khảo sát công trình
Kỹ sư đánh giá:
Diện tích mái
Chiều cao
Mức độ rủi ro sét
Bước 2: Tính toán vùng bảo vệ
Bao gồm:
Bán kính bảo vệ
Số lượng kim cần lắp
Bước 3: Thiết kế hệ thống chống sét
Kim thu sét
Dây thoát sét
Tiếp địa
Bước 4: Thi công lắp đặt
Bao gồm:
Dựng cột kim
Đi dây thoát sét
Thi công tiếp địa
Bước 5: Đo điện trở và nghiệm thu
Kiểm tra:
Điện trở tiếp địa
Khả năng liên kết hệ thống
Công ty TNHH TM SX Công Hùng (COHUCO) tự hào là đơn vị tiên phong trong lĩnh vực tư vấn, thiết kế và thi công hệ thống chống sét cho nhà xưởng, nhà máy tại các khu công nghiệp.
Dịch vụ của COHUCO bao gồm:
Khảo sát hiện trạng, đánh giá mật độ sét khu vực và cấp độ bảo vệ cần thiết.
Tư vấn lựa chọn giải pháp tối ưu (Franklin hay ESE) dựa trên diện tích, chiều cao, ngân sách và yêu cầu pháp lý.
Cung cấp kim thu sét chính hãng (nhập khẩu, có chứng chỉ CO/CQ, bảo hành dài hạn).
Thi công trọn gói từ kim thu sét, dây dẫn sét (dây đồng 50/70mm²) đến hệ thống cọc tiếp địa (hàn hóa nhiệt, điện trở ≤ 10Ω).
Đo kiểm, nghiệm thu theo đúng TCVN 9385:2012, bàn giao hồ sơ hoàn công, biên bản đo điện trở tiếp địa.
Bảo hành, bảo trì định kỳ, hỗ trợ kỹ thuật 24/7.
Xem thêm: COHUCO cung cấp giải pháp đồng bộ: thi công điện nhà xưởng + hệ thống chống sét + camera giám sát, giúp bạn chỉ có một đầu mối duy nhất, tiết kiệm chi phí và thời gian quản lý.
Việc lựa chọn đúng kim thu sét cho nhà xưởng đóng vai trò rất quan trọng trong việc: bảo vệ công trình, bảo vệ hệ thống điện, đảm bảo an toàn sản xuất
Nếu công trình nhỏ và ngân sách hạn chế thì kim Franklin là giải pháp phù hợp. Nếu nhà xưởng lớn, hiện đại và cần vùng bảo vệ rộng thì kim ESE là lựa chọn tối ưu hơn.
Dù lựa chọn loại nào, doanh nghiệp cũng cần: thiết kế đúng kỹ thuật, thi công đạt chuẩn, đảm bảo hệ thống tiếp địa hiệu quả.
Công ty Công Hùng (COHUCO) sẵn sàng đồng hành cùng doanh nghiệp trong việc tư vấn và triển khai hệ thống chống sét an toàn, hiện đại và tối ưu chi phí cho mọi công trình công nghiệp.
