Trong bất kỳ hệ thống điện công nghiệp nào, tủ điện luôn được xem là “trung tâm điều khiển” đóng vai trò phân phối, bảo vệ và vận hành toàn bộ hệ thống điện của nhà máy. Một hệ thống điện dù hiện đại đến đâu nhưng nếu lắp đặt tủ điện công nghiệp không đúng kỹ thuật vẫn có thể gây ra: quá tải điện, chập cháy, dừng dây chuyền sản xuất, hư hỏng máy móc, nguy cơ mất an toàn lao động.
Chính vì vậy, việc thi công lắp tủ điện đúng tiêu chuẩn kỹ thuật là yếu tố cực kỳ quan trọng trong các dự án nhà xưởng, nhà máy và công trình công nghiệp hiện đại.
Với nhiều năm kinh nghiệm trong lĩnh vực điện công nghiệp, COHUCO (Công Hùng) đã triển khai nhiều dự án lắp đặt tủ điện cho: nhà máy sản xuất, kho xưởng, hệ thống tự động hóa, dây chuyền công nghiệp quy mô lớn.
Trong bài viết này, hãy cùng tìm hiểu những kinh nghiệm thực tế giúp lắp đặt tủ điện công nghiệp đúng chuẩn, an toàn và bền vững.
Mục lục [Hiển thị]

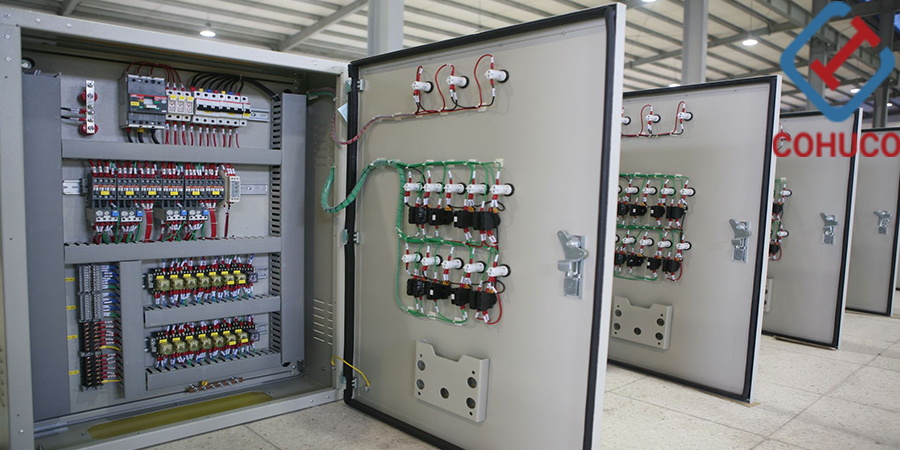

Tủ điện công nghiệp là thiết bị dùng để chứa và bảo vệ các khí cụ điện như cầu dao, aptomat (CB), contactor, rơ le, biến tần, bộ điều khiển PLC... Tủ điện có vai trò phân phối điện năng từ nguồn chính đến các thiết bị tiêu thụ, đồng thời bảo vệ hệ thống khỏi các sự cố như quá tải, ngắn mạch, rò điện .
Tủ điện phân phối DB
Chức năng: phân phối nguồn điện đến các khu vực sử dụng
Ứng dụng: nhà xưởng, văn phòng, kho hàng
Tủ điện tổng MSB
Đây là tủ điện trung tâm của toàn hệ thống.
Chức năng: nhận điện từ trạm biến áp, phân phối đến các tủ nhánh
Tủ điều khiển động cơ MCC
Dùng để: điều khiển motor, bảo vệ động cơ công nghiệp
Tủ điện ATS
Có khả năng: tự động chuyển nguồn điện
Ứng dụng: nhà máy cần nguồn điện liên tục
Tủ điện điều khiển PLC dùng trong: hệ thống tự động hóa, nhà máy thông minh
Tủ điện công nghiệp thường vận hành: điện áp cao, công suất lớn, hoạt động liên tục. Nếu thi công lắp tủ điện sai kỹ thuật: dễ phát sinh nhiệt, chập cháy, điện giật
👉 Đây là rủi ro rất nguy hiểm trong môi trường sản xuất.
Tủ điện đạt chuẩn giúp: cấp điện ổn định, giảm sự cố, tăng tuổi thọ thiết bị.
👉 Đặc biệt quan trọng với dây chuyền sản xuất tự động.
Hệ thống điện tối ưu giúp: giảm hao phí điện năng, hạn chế sửa chữa, giảm downtime sản xuất
Một tủ điện được bố trí khoa học sẽ: dễ kiểm tra, dễ bảo trì, dễ mở rộng hệ thống
Dưới đây là quy trình lắp đặt tủ điện công nghiệp chuyên nghiệp mà COHUCO áp dụng cho mọi dự án, đảm bảo chất lượng và an toàn tuyệt đối.
Trước khi lắp đặt, kỹ sư cần khảo sát vị trí lắp đặt tủ điện, bao gồm:
Xác định không gian lắp đặt: phòng kỹ thuật, nhà xưởng, ngoài trời...
Đánh giá điều kiện môi trường: độ ẩm, nhiệt độ, bụi bẩn, nguy cơ ăn mòn để chọn cấp bảo vệ (IP) phù hợp .
Xác định vị trí đặt tủ phải thuận tiện cho thao tác vận hành, bảo trì, thoáng mát, không có vật cản và tránh xa nguồn nhiệt, độ ẩm cao .
Lập kế hoạch chi tiết về tiến độ, nhân lực, vật tư .
Khâu thiết kế có vai trò then chốt, ảnh hưởng đến toàn bộ chất lượng của tủ điện . Các bản vẽ cần được lập bao gồm:
2.1. Sơ đồ nguyên lý một sợi (Single line diagram): Thể hiện toàn bộ cấu trúc tủ điện từ nguồn vào đến các nhánh ra, các thiết bị bảo vệ, đo lường.
2.2. Sơ đồ bố trí thiết bị (Layout drawing): Thể hiện vị trí các thiết bị trên mặt tủ và bên trong tủ một cách trực quan .
2.3. Sơ đồ đấu nối dây: Chi tiết cách đấu dây giữa các thiết bị, màu sắc dây dẫn, số thứ tự đầu dây .
Lưu ý: COHUCO thực hiện vẽ bản vẽ thiết kế trên phần mềm chuyên dụng như AutoCAD Electrical và trình duyệt cùng chủ đầu tư trước khi gia công.
Dựa trên bản vẽ thiết kế, cần lựa chọn các thiết bị điện có thông số kỹ thuật phù hợp.
Nguyên tắc: Cần cân đối giữa bài toán kỹ thuật và kinh tế, không lựa chọn thiết bị có thông số quá cao so với yêu cầu gây lãng phí, nhưng cũng không chọn thiết bị quá thấp gây mất an toàn.
Sau khi có bản vẽ được phê duyệt, tiến hành gia công vỏ tủ điện:
Cắt, đột lỗ, uốn gấp: Sử dụng máy CNC để gia công chính xác các lỗ khoét thiết bị trên mặt tủ và trong tủ .
Hàn, lắp ráp khung tủ: Đảm bảo độ cứng vững, chắc chắn.
Xử lý bề mặt và sơn tĩnh điện: Đảm bảo chống gỉ, thẩm mỹ, độ bền cao. Công đoạn sơn bao gồm: xử lý bề mặt (làm sạch, phun cát), phun sơn tĩnh điện và ủ nhiệt .
Lưu ý quan trọng: Toàn bộ quá trình gia công phải tuân thủ thiết kế đã được phê duyệt, đặc biệt là các lỗ khoét thiết bị .
Đây là bước quan trọng nhất quyết định chất lượng và độ an toàn của tủ điện.
5.1. Nguyên tắc bố trí thiết bị trong tủ:
Các thiết bị trên mặt tủ cần được bố trí khoa học, đảm bảo thao tác thuận lợi và thẩm mỹ

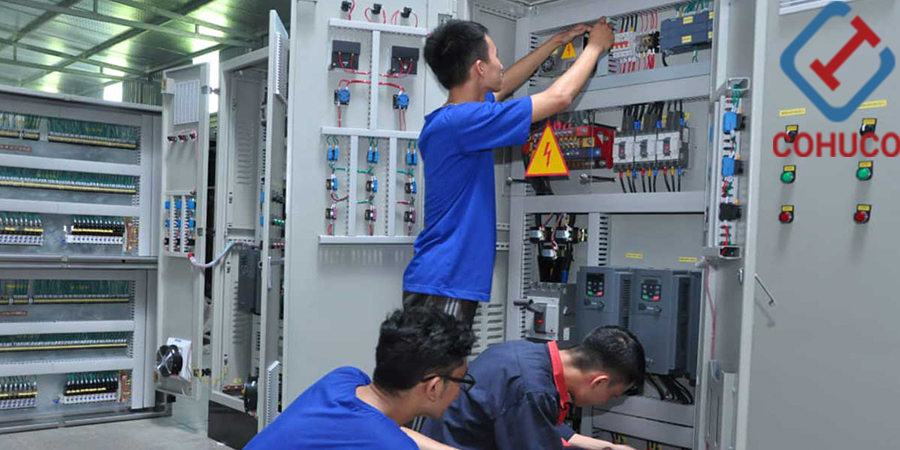

5.2. Đấu dây trong tủ:
Đây là công đoạn đòi hỏi sự tỉ mỉ, chính xác cao :
Sử dụng dây dẫn có tiết diện phù hợp (dây mềm, bọc cách điện tốt).
Phân loại dây: Đi riêng mạch động lực và mạch điều khiển, dây tín hiệu có vỏ bọc chống nhiễu nếu cần .
Bó dây gọn gàng: Sử dụng ống gen (ghen), dây rút để bó dây thành từng bó, tạo mỹ quan và dễ dàng kiểm tra.
Đánh số, bấm cốt, phân màu dây: Mỗi đầu dây phải có số thứ tự, bấm cốt chắc chắn, phân màu theo quy ước (ví dụ: đỏ/ L1, vàng/ L2, xanh/ L3, đen/ N, xanh vàng/ PE).
Kiểm tra chéo: Sau khi đấu dây, kiểm tra lại toàn bộ kết nối so với sơ đồ nguyên lý.
6.1. Chuẩn bị vị trí lắp đặt:
Đổ bệ móng (nếu tủ tự đứng) hoặc cố định giá đỡ (nếu tủ treo tường) .
Đảm bảo vị trí lắp đặt bằng phẳng, vững chắc, đủ ánh sáng và không gian thao tác.
6.2. Di chuyển và đặt tủ điện:
Dùng xe nâng, con lăn hoặc cần cẩu (với tủ lớn) để di chuyển tủ đến đúng vị trí.
Cố định tủ vào bệ hoặc tường bằng bulong, đảm bảo tủ không bị rung lắc.
6.3. Đấu nối dây đầu vào và đầu ra:
Đấu cáp nguồn từ trạm biến áp hoặc tủ MSB khác vào aptomat tổng (dây pha đúng thứ tự L1, L2, L3, dây trung tính N, dây tiếp địa PE).
Đấu cáp từ các aptomat nhánh đến các tải (tủ DB phụ, động cơ, thiết bị).
Siết chặt các mối nối: Sử dụng cờ lê lực nếu cần để siết đúng lực yêu cầu.
6.4. Kết nối hệ thống tiếp địa:
Nối dây tiếp địa từ thanh đồng trong tủ đến hệ thống tiếp địa chung của công trình .
Điện trở tiếp địa yêu cầu ≤ 4Ω.
Kỹ thuật viên sẽ: đo kiểm điện áp, kiểm tra tải, chạy thử toàn hệ thống.
Quy trình chạy thử:
Chạy không tải: Cấp nguồn nhưng chưa đóng tải, quan sát đèn báo, rơ le, quạt tủ hoạt động bình thường, không có mùi khét, tiếng kêu lạ.
Chạy có tải: Lần lượt đóng điện từng tải, đo dòng điện vận hành, kiểm tra nhiệt độ các mối nối.
Chạy thử tự động (nếu có): Kiểm tra các chức năng tự động (chuyển nguồn ATS, bù tụ, điều khiển PLC).
Sau khi chạy thử thành công, thực hiện:
Lập biên bản nghiệm thu (có chữ ký của bên thi công, bên giám sát, chủ đầu tư).
Bàn giao bản vẽ hoàn công (as-built) – bản vẽ đã cập nhật những thay đổi thực tế (nếu có) .
Bàn giao tài liệu hướng dẫn vận hành, bảo trì và chế độ bảo hành (12-24 tháng).
Qua nhiều dự án lắp đặt tủ điện công nghiệp, COHUCO đúc kết một số kinh nghiệm quý báu:
Sản xuất luôn mở rộng. Việc thiết kế dư ngăn tủ và dòng điện sẽ giúp bạn tránh phải làm tủ mới khi thêm máy móc.
Môi trường nhà xưởng thường nhiều bụi, ẩm. IP4X thay vì IP3X sẽ giúp tủ điện bền bỉ hơn nhiều.
Mỗi tủ, mỗi ngăn, mỗi CB, mỗi đầu dây đều cần có nhãn. Điều này giảm thời gian bảo trì và xử lý sự cố đến 80%.
CB giả, contactor giả là nguyên nhân hàng đầu gây cháy tủ điện. Chi phí sửa chữa thường gấp 5-10 lần số tiền "tiết kiệm" ban đầu.
✔ Kinh nghiệm thực tế nhiều dự án
COHUCO đã triển khai:
Nhà máy sản xuất
Kho xưởng công nghiệp
Hệ thống điện tự động hóa
✔ Đội ngũ kỹ thuật chuyên môn cao
Kỹ sư giàu kinh nghiệm
Thi công đúng tiêu chuẩn
✔ Thiết kế tối ưu chi phí
Đảm bảo hiệu quả đầu tư
Tối ưu vận hành lâu dài
✔ Hỗ trợ bảo trì lâu dài
Kiểm tra định kỳ
Hỗ trợ xử lý sự cố nhanh chóng
Lắp đặt tủ điện công nghiệp đúng chuẩn không chỉ là một công việc kỹ thuật mà còn là sự đầu tư lâu dài cho sự an toàn và hiệu quả vận hành của toàn bộ nhà máy. Từ khâu khảo sát, thiết kế, lựa chọn thiết bị, gia công, lắp ráp, đến kiểm tra, nghiệm thu – mỗi bước đều đóng vai trò then chốt.
COHUCO với đội ngũ kỹ sư giàu kinh nghiệm, xưởng gia công hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, tự hào là đối tác tin cậy cho mọi dự án lắp đặt tủ điện công nghiệp. Hãy liên hệ ngay để được tư vấn và nhận báo giá chi tiết.
