Trong mọi dự án điện công nghiệp, từ nhà xưởng sản xuất, nhà máy chế biến, kho logistics đến các công trình cơ điện (M&E), giai đoạn thi công chỉ là một phần của quá trình đầu tư. Để đảm bảo hệ thống hoạt động ổn định, an toàn và đáp ứng đầy đủ yêu cầu kỹ thuật, công tác nghiệm thu hệ thống điện là bước không thể thiếu trước khi đưa vào vận hành chính thức.
Thực tế cho thấy nhiều sự cố điện nghiêm trọng như quá tải, chập cháy, sụt áp, mất cân bằng pha hay hư hỏng thiết bị xuất phát từ việc kiểm tra và nghiệm thu không đầy đủ. Một hệ thống điện dù được đầu tư lớn nhưng nếu bỏ qua quy trình nghiệm thu bài bản vẫn tiềm ẩn nhiều rủi ro trong quá trình vận hành.
Vậy quy trình nghiệm thu hệ thống điện công nghiệp gồm những bước nào? Các hạng mục cần kiểm tra là gì? Doanh nghiệp cần lưu ý những tiêu chuẩn nào để đảm bảo an toàn và hiệu quả lâu dài? Hãy cùng COHUCO tìm hiểu chi tiết.
Mục lục [Hiển thị]
Đảm bảo an toàn cho con người
Hệ thống điện công nghiệp thường có: điện áp cao, công suất lớn, mật độ thiết bị dày đặc. Nếu tồn tại lỗi kỹ thuật có thể dẫn đến: điện giật, cháy nổ, tai nạn lao động.
Bảo vệ thiết bị sản xuất các thiết bị như: máy CNC, robot công nghiệp, PLC, biến tần, hệ thống tự động hóa có giá trị rất lớn. Nghiệm thu giúp đảm bảo nguồn điện ổn định trước khi vận hành.
Đảm bảo hiệu quả đầu tư
Một hệ thống điện đạt chuẩn sẽ: giảm tổn thất điện năng, hạn chế sửa chữa, kéo dài tuổi thọ thiết bị.
Tuân thủ quy định pháp luật
Nhiều công trình công nghiệp bắt buộc phải nghiệm thu trước khi đưa vào sử dụng theo quy định hiện hành.
Đây là bước "kiểm tra toàn trạng" trước khi đóng điện, nhằm phát hiện và khắc phục mọi tồn tại trước khi dòng điện chạy qua. Giai đoạn này bao gồm kiểm tra hồ sơ, vật tư và chất lượng thi công.
Công tác nghiệm thu bắt đầu từ những thứ "không nhìn thấy được" – hồ sơ giấy tờ.
Hồ sơ vật tư, thiết bị: Nhà thầu phải trình đầy đủ lý lịch vật tư, phiếu kiểm tra xuất xưởng (CO/CQ), catalogue của các thiết bị chính (máy biến áp, tủ điện, cáp, CB, máy phát điện…). Các tài liệu này phải được đối chiếu với danh mục vật tư đã được phê duyệt trong hợp đồng.
Trình và phê duyệt mẫu vật liệu: Trước khi đưa vào thi công, nhà thầu phải gửi mẫu vật liệu và thư trình để Chủ đầu tư/Ban quản lý dự án phê duyệt. Việc nhập vật tư vào công trường chỉ được thực hiện sau khi được phê duyệt.
Kiểm tra vật tư khi nhập kho: Khi vật tư về công trường, cần kiểm tra kỹ xuất xứ, chủng loại, khối lượng và các tài liệu kỹ thuật kèm theo (hướng dẫn lắp đặt, catalogue). Vật tư chỉ được đưa vào thi công sau khi đã được nghiệm thu.
Đây là phần quan trọng nhất của nghiệm thu nguội, kiểm tra công trình đã được xây dựng và lắp đặt đúng theo thiết kế và tiêu chuẩn kỹ thuật chưa.
Đường dây trung thế (nếu có): Kiểm tra cột, móng cột, dây néo, xà sứ, tiếp địa ngọn cột, khoảng cách an toàn giữa phần mang điện và đất, đo tiết diện và điện trở một chiều của dây dẫn, kiểm tra hành lang tuyến.

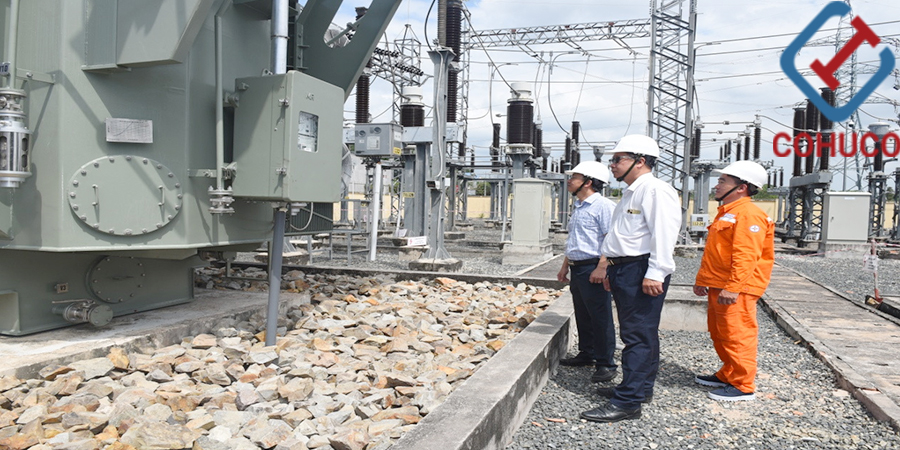

Trạm biến áp (TBA): Kiểm tra cột, giàn thao tác, chống sét van, cầu chì tự rơi, mức dầu máy biến áp, hạt hút ẩm, nấc phân áp, hệ thống tiếp địa, các mối nối cáp lực từ MBA vào tủ hạ thế.

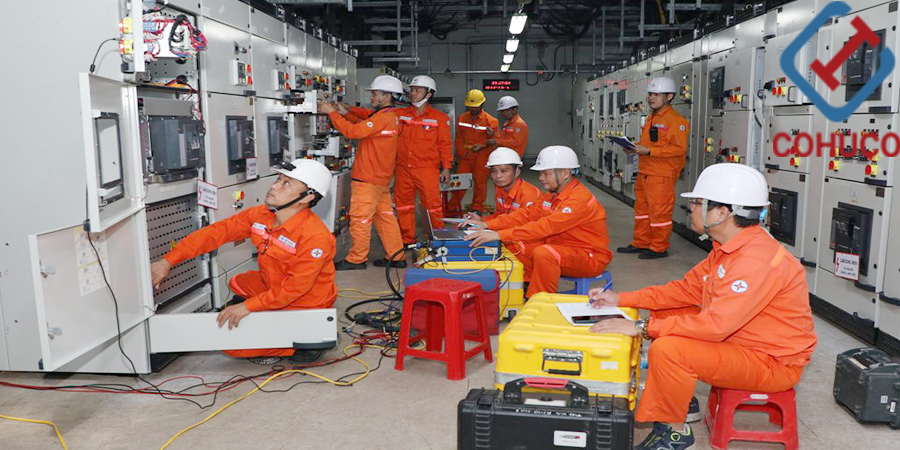

Tủ điện (MSB, DB, MCC): Kiểm tra vị trí lắp đặt, bệ móng, các mối nối (bu lông, đầu cosse), đánh dấu dây và số thứ tự, bó dây gọn gàng, vệ sinh bên trong tủ. Đo điện trở cách điện của toàn bộ hệ thống bằng megger .
Hệ thống dây dẫn: Kiểm tra tiết diện cáp, màu sắc phân pha, các mối nối trong hộp nối, việc đi dây trong máng cáp có đúng tiêu chuẩn không. Việc đấu nối phải chắc chắn và được đánh số rõ ràng.
Đây là một trong những hạng mục nghiệm thu bắt buộc và vô cùng quan trọng để đảm bảo an toàn.
Đo điện trở tiếp địa: Sử dụng Earth Tester để đo điện trở của hệ thống tiếp địa (của trạm biến áp, của công trình, của chống sét). Theo tiêu chuẩn, điện trở tiếp địa cho hệ thống an toàn phải ≤ 4Ω và cho chống sét ≤ 10Ω.

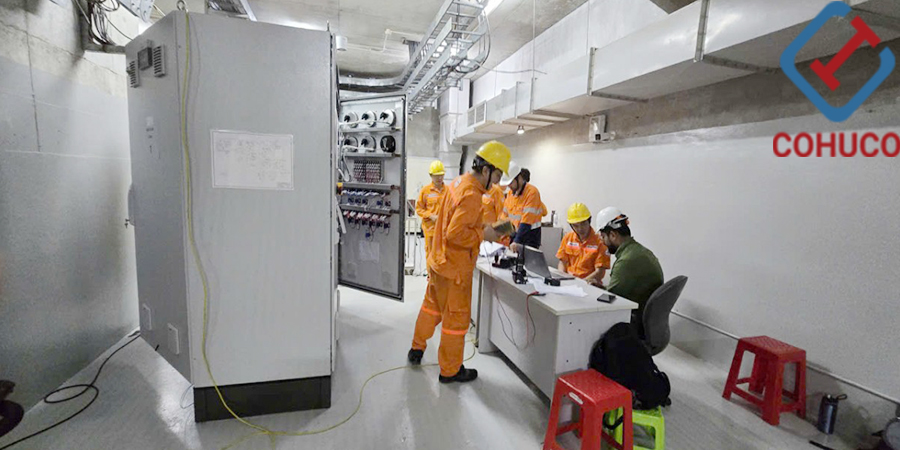

Sau khi mọi thiếu sót ở giai đoạn nghiệm thu nguội đã được khắc phục, hệ thống sẽ được đóng điện để kiểm tra vận hành thực tế .
Mục đích: Kiểm tra tổng hợp toàn bộ hệ thống khi có điện, phát hiện các lỗi tiềm ẩn mà không thể thấy được khi chưa có điện (ví dụ: nhiệt độ tăng bất thường, rò điện, hoạt động của rơ le bảo vệ) .
Nội dung thử nghiệm cho từng phần:
Đường dây trung thế thời gian đóng điện thử 24 giờ, quan sát các thông số vận hành, kiểm tra nhiệt độ tại các điểm nối .
Máy biến áp thời gian đóng điện thử 72 giờ (không tải), kiểm tra tiếng kêu, nhiệt độ dầu, hạt hút ẩm, các thông số trên đồng hồ .
Đường dây hạ thế thời gian đóng điện thử 24 giờ, kiểm tra các thông số điện áp, dòng điện .
Tủ điện và phụ tải thời gian đóng điện thử theo kế hoạch vận hành thử, kiểm tra chức năng đóng cắt, bảo vệ, và vận hành của từng thiết bị.
Việc đóng điện phải được thực hiện theo đúng quy trình vận hành và có sự giám sát của các bên liên quan.
Sau khi đóng điện thử nghiệm an toàn (24h/72h) và xóa hết các tồn tại, nhà thầu tiến hành bàn giao công trình cho bên quản lý vận hành .
Nội dung bàn giao bao gồm:
Bàn giao tài sản: Toàn bộ hệ thống thiết bị, công trình đã lắp đặt.
Bàn giao hồ sơ: Toàn bộ hồ sơ đã kiểm tra ở giai đoạn 1, cộng thêm bản vẽ hoàn công (As-built) và các hướng dẫn vận hành, bảo trì thiết bị .
Đào tạo: Nhà thầu có trách nhiệm hướng dẫn vận hành cho bộ phận kỹ thuật của Chủ đầu tư .
Ký xác nhận: Các bên ký biên bản bàn giao đưa công trình vào sử dụng.
Chủ đầu tư chính thức nhận trách nhiệm quản lý vận hành theo hướng dẫn.
Sai tiết diện cáp điện
Dẫn đến: sụt áp, quá nhiệt
Đấu nối không đúng kỹ thuật
Gây: mất pha, chập điện
Tiếp địa không đạt yêu cầu
Làm tăng nguy cơ mất an toàn.
Thiết bị bảo vệ cài đặt sai
Có thể dẫn đến: ngắt điện ngoài ý muốn, không bảo vệ được hệ thống
Hồ sơ hoàn công không đầy đủ
Ảnh hưởng đến công tác bàn giao và bảo trì.
Một nhà thầu chuyên nghiệp cần:
Kiểm tra nội bộ kỹ lưỡng
Chuẩn bị hồ sơ đầy đủ
Hỗ trợ chủ đầu tư nghiệm thu
Hướng dẫn vận hành hệ thống
Điều này giúp giảm thiểu rủi ro và đảm bảo chất lượng công trình.
COHUCO là đơn vị chuyên:
Thi công điện công nghiệp
Trạm biến áp
Điện động lực
ATS
Tủ điện công nghiệp
Hệ thống M&E
Đội ngũ kỹ sư chuyên môn cao có kinh nghiệm triển khai nhiều dự án công nghiệp quy mô lớn.
Thi công đúng tiêu chuẩn tuân thủ: TCVN, IEC, quy định an toàn điện
Thiết bị đo kiểm hiện đại đảm bảo quá trình nghiệm thu chính xác và minh bạch.
Hỗ trợ vận hành sau bàn giao giúp doanh nghiệp khai thác hệ thống hiệu quả và bền vững.
Nghiệm thu hệ thống điện là bước quan trọng quyết định chất lượng, độ an toàn và hiệu quả vận hành của toàn bộ công trình điện công nghiệp. Một quy trình nghiệm thu bài bản không chỉ giúp phát hiện và khắc phục các lỗi kỹ thuật trước khi đưa vào sử dụng mà còn giảm thiểu rủi ro sự cố, tiết kiệm chi phí bảo trì và bảo vệ tài sản của doanh nghiệp.
Đối với các nhà máy, xưởng sản xuất và công trình công nghiệp hiện đại, việc lựa chọn đơn vị thiết kế, thi công và nghiệm thu chuyên nghiệp là yếu tố then chốt để đảm bảo hệ thống điện hoạt động ổn định trong nhiều năm. Với kinh nghiệm thực tế cùng đội ngũ kỹ sư chuyên môn cao, COHUCO cam kết mang đến các giải pháp điện công nghiệp an toàn, tối ưu và đạt chuẩn cho mọi dự án.
