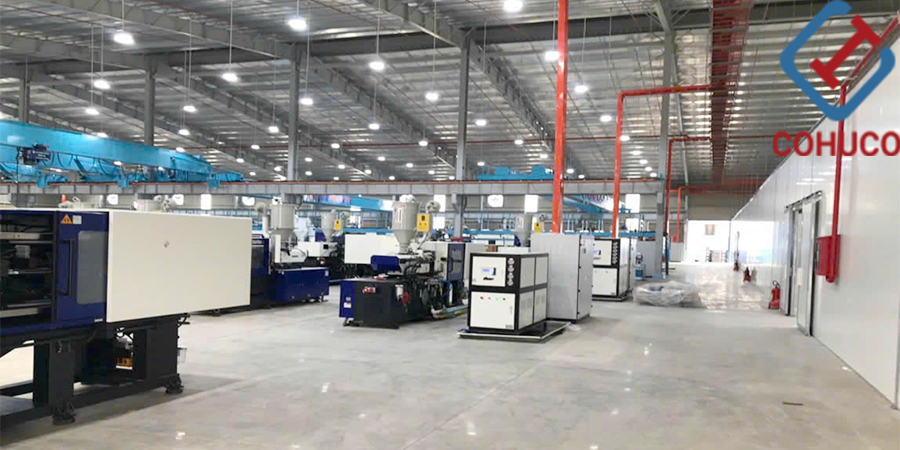

Thi công điện nhà xưởng là quá trình lắp đặt, kết nối và vận hành toàn bộ hệ thống điện phục vụ sản xuất trong một nhà xưởng, nhà máy. Hệ thống này bao gồm:
Hệ thống điện động lực: cấp nguồn cho máy móc, dây chuyền sản xuất (tủ MSB, DB, cáp lực, CB, biến tần)
Hệ thống chiếu sáng: chiếu sáng chung, chiếu sáng cục bộ, chiếu sáng sự cố, thoát hiểm
Hệ thống tiếp địa – chống sét: bảo vệ người và thiết bị khỏi điện giật, sét đánh
Hệ thống điều khiển, giám sát: PLC, SCADA, hệ thống thu thập dữ liệu sản xuất
Hệ thống điện nhẹ: mạng máy tính, camera, báo cháy, âm thanh
Một quy trình thi công điện nhà xưởng chuyên nghiệp giúp:
Đảm bảo an toàn lao động: Ngăn ngừa cháy nổ, điện giật.
Tối ưu chi phí: Tránh phát sinh do thiếu phối hợp với phần xây dựng thô.
Rút ngắn tiến độ: Các bước được lên kế hoạch chi tiết, không chồng chéo.
Dễ dàng bảo trì, mở rộng: Hệ thống đi dây gọn gàng, có hồ sơ hoàn công đầy đủ.
Lưu ý: Thi công điện không thể tách rời khỏi thi công nhà xưởng tổng thể. Sự phối hợp nhịp nhàng giữa đội xây dựng phần thô và đội điện là yếu tố sống còn.
Dưới đây là quy trình chuẩn mà COHUCO áp dụng cho tất cả các dự án, đảm bảo tuân thủ TCVN 7447, TCVN 9385 và các tiêu chuẩn liên quan.
Mục tiêu: Thu thập đầy đủ thông tin để thiết kế hệ thống điện phù hợp với nhu cầu sản xuất.
Công việc cụ thể:
Kỹ sư COHUCO đến tận nhà xưởng (hoặc mặt bằng dự kiến) để:
Ghi nhận công suất, số lượng, vị trí các máy móc, thiết bị sản xuất.
Đo đạc kích thước, chiều cao nhà xưởng, vị trí cửa, cột, lối đi.
Xác định nguồn điện đầu vào (từ lưới điện quốc gia hay máy phát, dung lượng trạm biến áp).
Đánh giá điều kiện môi trường (độ ẩm, bụi, hóa chất, nguy cơ cháy nổ) để chọn thiết bị phù hợp (IP, chống cháy nổ).
Trao đổi với chủ đầu tư về ngân sách sơ bộ, yêu cầu đặc biệt (tích hợp với hệ thống cũ, tiêu chuẩn FDI…).
Kết quả bàn giao: Báo cáo khảo sát hiện trường + đề xuất phương án thiết kế sơ bộ.
Lưu ý cho chủ đầu tư: Hãy cung cấp càng nhiều thông tin về kế hoạch sản xuất càng tốt. Thiếu sót ở bước này sẽ gây phát sinh lớn về sau.
Mục tiêu: Có bộ bản vẽ chi tiết để thi công chính xác, dễ dàng kiểm tra, nghiệm thu.
Công việc cụ thể:
Thiết kế sơ đồ nguyên lý một sợi (single line diagram): Thể hiện toàn bộ tủ điện, CB, cáp, tải từ nguồn vào đến từng thiết bị.
Tính toán lựa chọn thiết bị:
Dòng điện tính toán, dòng ngắn mạch → chọn tiết diện cáp, dòng CB, MCCB.
Tính toán sụt áp (không vượt quá 5% cho động lực, 3% cho chiếu sáng).
Lựa chọn tủ điện (IP31, IP54; dòng thanh cái; khả năng chịu ngắn mạch Icw).
Lập bản vẽ bố trí (layout):
Vị trí tủ điện tổng (MSB), tủ động lực (DB) trên mặt bằng.
Đường đi của máng cáp, ống thép, ống PVC chống cháy.
Vị trí đèn, công tắc, ổ cắm, hộp nối.
Bản vẽ chi tiết tủ điện: Hình dáng, kích thước, bố trí CB, relay, thanh cái, dây bên trong.
Bản vẽ hệ thống tiếp địa, chống sét: Vị trí cọc, dây nối đất, SPD.
Kết quả bàn giao: Bộ bản vẽ thi công (shop drawing) gồm ít nhất: sơ đồ nguyên lý, layout, chi tiết tủ, tiếp địa.
Lưu ý: Chủ đầu tư nên phê duyệt bản vẽ trước khi chuyển sang bước thi công. Mọi thay đổi sau khi đã thi công phần thô đều rất tốn kém.
Mục tiêu: Có báo giá chi tiết, minh bạch, không phát sinh.
Công việc cụ thể:
Từ bản vẽ thi công, lập bảng dự toán khối lượng (BOQ – Bill of Quantities):
Chiều dài cáp, ống, máng.
Số lượng tủ điện, CB, đèn, ổ cắm, cọc tiếp địa…
Nhân công cho từng hạng mục.
Lập báo giá chi tiết theo từng chủng loại vật tư (kèm thương hiệu: LS, CADIVI, Schneider, Rạng Đông…).
Gửi báo giá, thương lượng, sau đó ký hợp đồng thi công trọn gói hoặc từng phần.
Lưu ý quan trọng:
Hợp đồng nên có điều khoản về tiến độ cụ thể (từng mốc, phạt chậm).
Phương thức thanh toán rõ ràng (thường theo tiến độ: 30% đặt cọc, 40% sau khi hoàn thành phần thô, 30% sau khi nghiệm thu).
Chế độ bảo hành, bảo trì ghi rõ thời gian, phạm vi.
COHUCO cam kết: Báo giá có giá trị trong 30-60 ngày, không phát sinh nếu không có thay đổi thiết kế từ chủ đầu tư.
Mục tiêu: Đảm bảo vật tư đúng chủng loại, chất lượng, có sẵn khi thi công.
Công việc cụ thể:
Đặt hàng vật tư: Từ các nhà cung cấp uy tín (CADIVI, LS, Schneider, Mitsubishi, Rạng Đông…). COHUCO có hợp đồng khung với nhiều hãng nên giá tốt, giao hàng nhanh.
Gia công tủ điện tại xưởng:
Cắt, khoan, lắp ráp vỏ tủ, thanh cái, CB, relay.
Đấu dây bên trong tủ theo đúng sơ đồ.
Kiểm tra nguội (không cấp điện) trước khi xuất xưởng.
Gia công cáp, máng, ống:
Cắt cáp theo chiều dài thiết kế, bọc đầu cosse.
Gia công máng cáp, ống thép, ống PVC, phụ kiện treo.
Kết quả: Toàn bộ tủ điện được lắp ráp sẵn, cáp và phụ kiện được chuẩn bị đầy đủ, chỉ chờ lắp đặt tại công trình.
Đây là bước dài nhất và quan trọng nhất. Được chia thành các giai đoạn nhỏ:
Giai đoạn 5A – Thi công phần thô (đi ngầm, máng cáp, ống)
Đi ống, máng cáp: Lắp đặt máng cáp trên cao, ống thép chôn trong tường/sàn/trần theo bản vẽ. Đảm bảo độ dốc, khoảng cách, bán kính uốn chuẩn.
Đi cáp ngầm (nếu có): Đào rãnh, lót cát, đặt cáp, lấp cát, đan gạch bảo vệ.
Lắp đặt hệ thống tiếp địa: Đóng cọc đồng, hàn hóa nhiệt, kéo dây nối đất đến các tủ điện, chân cột, thiết bị.

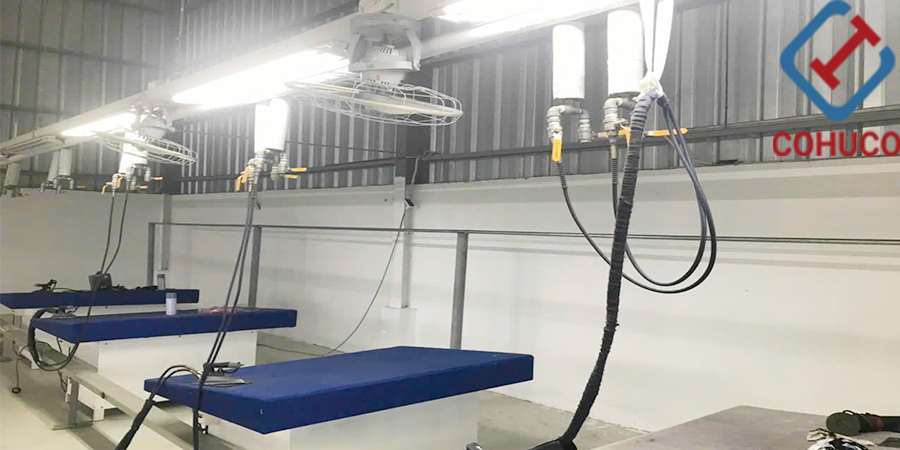

Giai đoạn 5B – Lắp đặt thiết bị
Treo tủ điện: Cố định tủ MSB, DB lên tường hoặc khung sắt, đảm bảo chắc chắn, dễ thao tác.
Lắp đèn, công tắc, ổ cắm: Đèn LED highbay treo ở độ cao thiết kế, công tắc và ổ cắm ở vị trí thuận tiện.
Lắp thiết bị chống sét: SPD tại tủ MSB, đầu thu sét (ESE) trên nóc nhà xưởng.
Giai đoạn 5C – Đấu nối và hoàn thiện
Kéo cáp, đấu nối: Luồn cáp trong ống, máng; đấu dây vào tủ điện, đèn, ổ cắm, máy móc. Đánh số, ghi nhãn từng dây.
Đấu nối tiếp địa: Nối dây địa từ tủ điện, thiết bị vào hệ thống tiếp địa chung.
Kiểm tra nguội lần 2: Rà soát toàn bộ mối nối, siết chặt ốc vít, kiểm tra không có dây hở, dây nối sai.
Mẹo cho chủ đầu tư: Nên đến công trình kiểm tra trực quan sau khi hoàn thành phần thô. Dễ dàng phát hiện những sai lệch trước khi quá muộn.
Mục tiêu: Phát hiện và khắc phục các lỗi tiềm ẩn trước khi đưa vào vận hành chính thức.
Công việc cụ thể:
Kiểm tra hệ thống
Đo điện áp
Chạy thử
Sau khi đo đạc:
Ghi nhận kết quả vào biên bản kiểm tra.
Nếu thông số nào không đạt, phải tìm nguyên nhân, sửa chữa, đo lại cho đến khi đạt.
Chạy thử:
Chạy không tải: Đóng điện tủ MSB, DB, kiểm tra nhiệt độ, tiếng ồn, mùi khét.
Chạy có tải: Lần lượt khởi động các máy móc, đo dòng vận hành, kiểm tra độ ổn định.
Mục tiêu: Chủ đầu tư nhận được hệ thống điện hoàn chỉnh, an toàn, cùng đầy đủ hồ sơ pháp lý.
Công việc cụ thể:
Lập biên bản nghiệm thu: Có chữ ký của bên thi công (COHUCO), bên giám sát (nếu có), chủ đầu tư.
Bàn giao hồ sơ hoàn công (as-built): Bao gồm:
Bản vẽ as-built (đã cập nhật mọi thay đổi thực tế so với shop drawing).
Sơ đồ đấu dây thực tế của từng tủ điện.
Biên bản kiểm tra, đo đạc các thông số.
Chứng chỉ xuất xưởng của tủ điện, thiết bị quan trọng.
Hướng dẫn vận hành, bảo trì.
Đào tạo vận hành: Hướng dẫn nhân viên điện của nhà xưởng cách đóng cắt, xử lý sự cố cơ bản, kiểm tra tủ điện.
Bàn giao bảo hành: Cung cấp số điện thoại hỗ trợ kỹ thuật 24/7, lịch bảo trì định kỳ (nếu có gói bảo trì).
COHUCO cam kết: Bàn giao đúng tiến độ, đúng chất lượng. Bảo hành 12-24 tháng tùy hạng mục, xử lý sự cố trong vòng 24 giờ kể từ khi nhận thông báo.
Quy mô công trình: Lớn → phức tạp
Ngành sản xuất: Mỗi ngành khác nhau
Công suất sử dụng: Ảnh hưởng thiết kế
Tiêu chuẩn kỹ thuật: Yêu cầu cao → chi phí cao
Thi công điện nhà xưởng không phải là công việc có thể làm qua loa, đại khái. Một quy trình bài bản từ A đến Z – từ khảo sát, thiết kế, dự toán, chuẩn bị, thi công, kiểm tra đến nghiệm thu – sẽ đảm bảo hệ thống điện của bạn vận hành an toàn, ổn định và tiết kiệm năng lượng trong nhiều năm.
Là một chủ đầu tư, bạn không nhất thiết phải trở thành chuyên gia điện. Nhưng bạn cần hiểu rõ quy trình thi công điện nhà xưởng để có thể giám sát, kiểm tra, và lựa chọn đúng nhà thầu. Hãy ghi nhớ 7 bước trên, và đừng ngần ngại yêu cầu nhà thầu của bạn giải thích chi tiết từng bước cho dự án của mình.
COHUCO sẵn sàng đồng hành cùng bạn, cung cấp giải pháp thi công điện nhà xưởng trọn gói với quy trình chuyên nghiệp, minh bạch và uy tín.
