Trong bối cảnh công nghiệp hóa – hiện đại hóa phát triển mạnh mẽ, nhu cầu xây dựng nhà máy, nhà xưởng ngày càng gia tăng. Một trong những yếu tố cốt lõi quyết định hiệu quả vận hành chính là thi công điện công nghiệp, hệ thống điện nhà xưởng. Đây không chỉ là hạng mục kỹ thuật quan trọng mà còn ảnh hưởng trực tiếp đến năng suất, độ an toàn và chi phí vận hành của doanh nghiệp.
Vậy thi công hệ thống điện công nghiệp là gì? Quy trình triển khai ra sao? Và cần tuân thủ những tiêu chuẩn nào mới nhất? Hãy cùng Công ty Công Hùng (COHUCO) tìm hiểu chi tiết trong bài viết dưới đây.
Thi công điện công nghiệp là quá trình lắp đặt, kết nối và vận hành hệ thống điện phục vụ sản xuất trong các nhà máy, xí nghiệp, khu công nghiệp, kho bãi logistics. Hệ thống này bao gồm: trạm biến áp, tủ phân phối tổng, tủ động lực, hệ thống chiếu sáng công nghiệp, hệ thống tiếp địa, chống sét, và các mạch điều khiển máy móc (PLC, biến tần).
Một hệ thống điện được thi công đúng chuẩn sẽ mang lại nhiều lợi ích:
Hệ thống điện ổn định giúp máy móc vận hành trơn tru, hạn chế gián đoạn.
Thiết kế và thi công đúng giúp:
Giảm hao phí điện năng
Tăng tuổi thọ thiết bị
Hệ thống điện đạt chuẩn giúp:
Tránh chập cháy
Hạn chế tai nạn điện
Các nhà máy bắt buộc phải tuân thủ tiêu chuẩn kỹ thuật và an toàn điện.
Để có một hệ thống điện công nghiệp hoàn chỉnh, COHUCO thực hiện đồng bộ các hạng mục:
Trạm biến áp và tủ điện tổng: Tiếp nhận điện từ lưới trung thế, hạ xuống 380V/220V.
Tủ phân phối chính (MSB) & tủ động lực (DB): Cấp nguồn cho từng khu vực, từng dây chuyền.
Hệ thống dây cáp động lực: Cáp CV, CVV, XLPE đi trong mảng cáp, máng cáp hoặc ống thép.
Hệ thống chiếu sáng công nghiệp: Đèn LED highbay, đèn chống cháy nổ, đèn sự cố.
Hệ thống tiếp địa – chống sét: Đảm bảo an toàn cho người và thiết bị.
Tủ điều khiển PLC, biến tần: Tự động hóa quy trình sản xuất.
Tại COHUCO, chúng tôi thi công trọn gói tất cả các hạng mục trên, giúp khách hàng chỉ có một đầu mối quản lý, đồng bộ từ thiết kế đến bàn giao.
Một quy trình thi công điện công nghiệp chuyên nghiệp giúp tránh phát sinh chi phí, đảm bảo tiến độ và an toàn. Dưới đây là quy trình 6 bước mà đội ngũ COHUCO luôn tuân thủ nghiêm ngặt.
Kỹ thuật viên đến tận nhà xưởng để đo đạc, ghi nhận:
Công suất các thiết bị máy móc hiện có và dự kiến mở rộng.
Sơ đồ mặt bằng bố trí máy, lối đi, khu vực nguy hiểm (dễ cháy nổ, ẩm ướt).
Nguồn điện đầu vào từ lưới hay máy phát dự phòng.
Kết quả: Báo cáo khảo sát + đề xuất phương án sơ bộ.
Dựa trên số liệu khảo sát, COHUCO lập bản vẽ chi tiết bao gồm:
Sơ đồ nguyên lý một sợi (single line diagram).
Sơ đồ đi dây, vị trí tủ điện, đường cáp, ống luồn.
Bản vẽ bố trí thiết bị chiếu sáng, ổ cắm công nghiệp.
Tính toán lựa chọn tiết diện cáp, thiết bị bảo vệ (CB, MCCB, RCD).
Báo giá được lập rõ từng hạng mục: vật tư (tủ điện, cáp, CB, đèn, thanh ray, ống thép…), nhân công, máy thi công, chi phí vận chuyển, bảo hành. Không có chi phí ẩn.
Giai đoạn 1 – Chuẩn bị: Nhập vật tư, gia công tủ điện tại xưởng, cắt cáp theo chiều dài thiết kế.

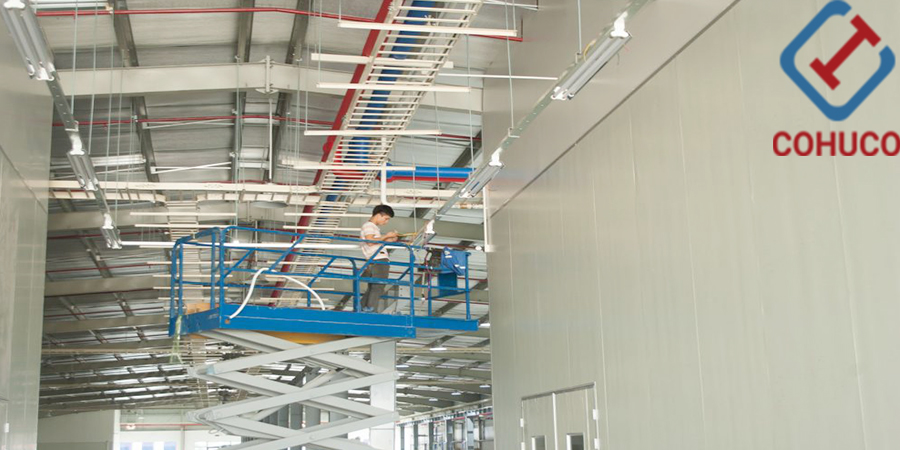

Giai đoạn 2 – Lắp đặt phần thô: Đi ống thép, máng cáp, luồn dây, đặt hộp nối.
Giai đoạn 3 – Lắp đặt tủ điện & thiết bị: Treo tủ, đấu nối dây vào CB, contactor, relay nhiệt, biến tần.

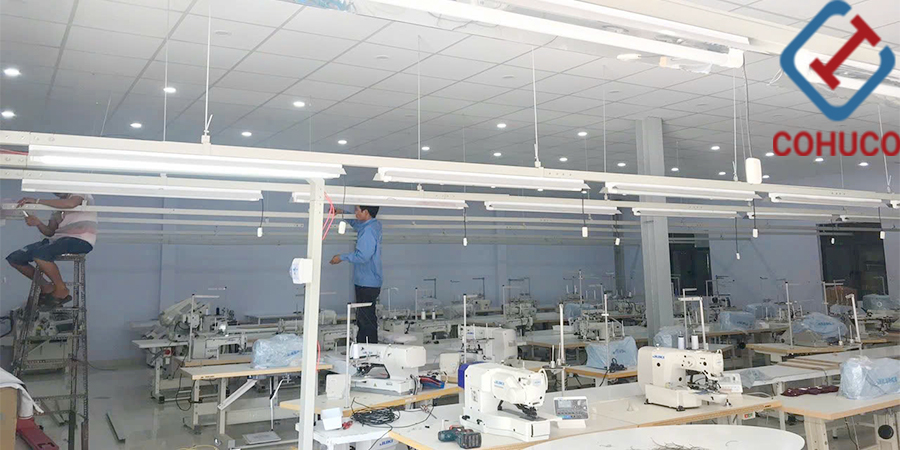

Giai đoạn 4 – Lắp đèn & ổ cắm: Đèn highbay, đèn thoát hiểm, công tắc khởi động từ.
Giai đoạn 5 – Hệ thống tiếp địa, chống sét: Đóng cọc tiếp địa, hàn hóa nhiệt, đo điện trở.
Đo cách điện giữa các pha và pha với đất (yêu cầu > 1MΩ).
Đo điện trở tiếp địa (yêu cầu ≤ 4Ω cho hệ thống nối đất làm việc).
Kiểm tra thứ tự pha, cân bằng tải.
Chạy thử không tải và có tải từng tủ động lực, ghi nhận dòng điện.
Lập biên bản nghiệm thu theo TCVN.
Bàn giao bản vẽ hoàn công, sơ đồ đấu dây thực tế.
Đào tạo nhân viên vận hành cách kiểm tra tủ điện, xử lý sự cố cơ bản.
Cung cấp chế độ bảo hành 12-24 tháng, bảo trì định kỳ miễn phí năm đầu.
Lưu ý: Với các nhà xưởng đang hoạt động, COHUCO có thể thi công ngoài giờ hành chính, vào thứ 7, chủ nhật để không ảnh hưởng sản xuất.
Không thể tùy tiện đi dây, lắp tủ điện theo cảm tính. Hệ thống điện nhà xưởng phải tuân thủ các tiêu chuẩn bắt buộc và khuyến nghị để được cấp phép vận hành, tránh phạt hành chính và tai nạn lao động.
TCVN 7447 (IEC 60364): Lắp đặt hệ thống điện hạ áp – yêu cầu về bảo vệ chống điện giật, chọn dây dẫn, hệ thống nối đất.
TCVN 9206 : Lắp đặt thiết bị điện trong công trình dân dụng và công nghiệp – chi tiết về ống luồn, hộp nối, khoảng cách.
TCVN 9385: Chống sét cho công trình xây dựng – hướng dẫn thiết kế, kiểm tra hệ thống chống sét bên ngoài.
QCVN 01:2020/BCT: Quy chuẩn an toàn điện – quy định về quản lý, vận hành lưới điện và trạm biến áp.
IEC 60364-5-52: Chọn dây cáp theo điều kiện lắp đặt và dòng tải.
IEC 61439: Yêu cầu đối với tủ điện hạ áp (tủ MSB, DB) – kiểm tra phát nóng, ngắn mạch.
NEC 70 (Mỹ): Một số nhà máy FDI yêu cầu thi công theo NEC.
Bắt buộc lắp thiết bị chống rò điện (RCD) 30mA cho ổ cắm khu vực sản xuất – theo cập nhật TCVN 7447-4-41.
Kiểm tra điện trở cách điện định kỳ 6 tháng/lần với hệ thống có hóa chất, độ ẩm cao.
Sử dụng cáp có chỉ số chống cháy (FR, LSZH) trong khu vực tập trung nhiều thiết bị dễ cháy.
Đội ngũ COHUCO luôn cập nhật các tiêu chuẩn mới nhất, đảm bảo mọi công trình thi công điện nhà xưởng đều đáp ứng yêu cầu kiểm định của Cục Điện lực và PCCC.
Để đảm bảo hiệu quả lâu dài, doanh nghiệp cần lưu ý:
Một đơn vị chuyên nghiệp sẽ đảm bảo:
Thi công đúng kỹ thuật
Tiến độ nhanh
Chi phí hợp lý
👉 Công Hùng là một trong những đơn vị có kinh nghiệm trong lĩnh vực thi công điện công nghiệp, hệ thống điện nhà xưởng, đáp ứng đa dạng nhu cầu từ nhỏ đến lớn.
Tránh quá tải
Tránh lãng phí
Lắp đặt hệ thống bảo vệ
Đảm bảo tiếp địa
Bố trí hệ thống hợp lý
Dễ kiểm tra, sửa chữa
Công ty Công Hùng là đơn vị chuyên thi công hệ thống điện cho nhà xưởng với:
✔ Kinh nghiệm thực tế nhiều dự án
Nhà máy
Xưởng sản xuất
Kho bãi
✔ Giải pháp tối ưu chi phí
Tư vấn phù hợp
Tránh lãng phí
✔ Thi công trọn gói
Từ thiết kế đến vận hành
✔ Đảm bảo tiêu chuẩn kỹ thuật
Tuân thủ TCVN & quốc tế
Sau hơn 24 dự án hoàn thiện, các chủ nhà xưởng tại Bình Dương, TP.HCM, Long An đã ghi nhận những lợi ích rõ rệt:
Mua vật tư số lượng lớn, gia công tủ điện tập trung → giảm 10-15% so với tự mua lẻ.
Không phát sinh chi phí quản lý nhiều nhà thầu phụ.
Quy trình đồng bộ, các đội (cơ khí, điện, điều khiển) làm song song.
Dự án điển hình: Thi công hệ thống điện nhà xưởng 1000m² tại KCN Tân Đo chỉ mất 14 ngày.
Áp dụng tiêu chuẩn IEC trong lắp đặt, kiểm tra cách điện trước khi đóng điện.
Bảo hành dài hạn, hỗ trợ kỹ thuật 24/7 khi có sự cố.
Thiết kế dự phòng 20-30% công suất cho các dây chuyền tương lai.
Đi sẵn ống luồn, cáp điều khiển dự phòng.
Xem danh sách các dự án COHUCO đã thực hiện: https://cohuco.com/dich-vu
Thi công điện công nghiệp, hệ thống điện nhà xưởng là hạng mục quan trọng bậc nhất trong xây dựng nhà máy. Một hệ thống điện được thiết kế và thi công đúng chuẩn sẽ giúp:
Tăng hiệu suất sản xuất
Tiết kiệm chi phí
Đảm bảo an toàn
Để đạt được điều đó, với kinh nghiệm triển khai hơn 24 dự án tại các khu công nghiệp trọng điểm, Công ty TNHH TM SX Công Hùng (COHUCO) tự hào là đối tác tin cậy của nhiều nhà máy, xí nghiệp. Chúng tôi không chỉ thi công điện trọn gói mà còn cung cấp hệ thống chống sét, camera giám sát, đảm bảo sự đồng bộ cao nhất.
