Bạn vừa hoàn thiện mặt bằng nhà xưởng mới. Hàng trăm mét dây điện các loại (cáp động lực 380V, cáp điều khiển, cáp mạng, cáp camera…) đang chờ được đi dây. Nếu cứ để dây điện "treo lơ lửng" hoặc đi trong ống nhựa chằng chịt trên tường, trần nhà, bạn sẽ đối mặt với: nguy cơ chạm chập, cháy nổ do dây bị chuột cắn, va đập cơ học; công nhân vấp ngã; việc bảo trì, sửa chữa gặp khó khăn; và nhà xưởng trông rất luộm thuộm, mất thẩm mỹ.
Giải pháp duy nhất cho bài toán này là thi công máng cáp điện nhà xưởng – một hệ thống được thiết kế để quản lý, bảo vệ và tổ chức dây cáp một cách khoa học, gọn gàng, an toàn.
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ hướng dẫn chi tiết về máng cáp điện: từ lợi ích, phân loại, quy trình thi công đúng chuẩn, đến các lưu ý quan trọng để đảm bảo an toàn và thẩm mỹ.
Mục lục [Hiển thị]
Máng cáp điện (còn gọi là thang máng cáp, cable tray) là hệ thống giá đỡ dạng khay hoặc thang, được làm từ kim loại (thép mạ kẽm, sơn tĩnh điện, inox) hoặc composite, có chức năng nâng đỡ, chứa và bảo vệ dây cáp điện, dây cáp mạng, dây tín hiệu trong các công trình công nghiệp . Máng cáp được lắp đặt trên cao (treo trần) hoặc dọc tường, giúp dây điện không bị bụi bẩn, ẩm ướt, va đập hay côn trùng, động vật gặm nhấm phá hoại.
Việc lắp đặt máng cáp điện không chỉ đơn thuần là "để dây điện vào hộp". Một hệ thống máng cáp được thi công máng cáp điện nhà xưởng đúng kỹ thuật mang lại những lợi ích vượt trội :
Hiện nay, trên thị trường có nhiều loại máng cáp với chất liệu và kiểu dáng khác nhau. Lựa chọn đúng loại là bước đầu tiên quyết định độ bền và hiệu quả của hệ thống.
Máng cáp mạ kẽm nhúng nóng:
Đặc điểm chống gỉ sét vượt trội, tuổi thọ cao, chịu được điều kiện thời tiết khắc nghiệt, ẩm ướt.
Ứng dụng: Nhà xưởng có độ ẩm cao, khu vực ngoài trời, nhà máy chế biến thực phẩm, thủy sản
Máng cáp sơn tĩnh điện:
Đặc điểm bề mặt phủ sơn, chống oxy hóa tốt, đa dạng màu sắc (thường là cam, xám), giá thành hợp lý.
Ứng dụng: môi trường trong nhà, ít ẩm ướt (xưởng cơ khí, điện tử, may mặc)
Máng cáp inox 304/316:
Đặc điểm siêu bền, chống ăn mòn hóa chất, thẩm mỹ cao, dễ vệ sinh, giá thành cao.
Ứng dụng: Nhà máy dược phẩm, thực phẩm (yêu cầu vệ sinh nghiêm ngặt), môi trường hóa chất
Máng cáp nhôm:
Đặc điểm trọng lượng nhẹ, dễ thi công, chống oxy hóa tự nhiên.
Ứng dụng: công trình có yêu cầu tải trọng nhẹ, không gian hẹp
Máng cáp đục lỗ (Perforated Cable Tray): Bề mặt có lỗ, giúp thông thoáng, tản nhiệt tốt, giảm bụi bám. Dễ dàng quan sát cáp bên trong. Phù hợp với môi trường khô ráo, sạch sẽ .
Máng cáp dạng đáy kín (Solid Bottom): Có đáy liền, bảo vệ cáp tối đa khỏi bụi bẩn, dầu mỡ. Phù hợp với nhà xưởng nhiều bụi, hoặc khu vực cần bảo vệ cáp tín hiệu khỏi nhiễu .

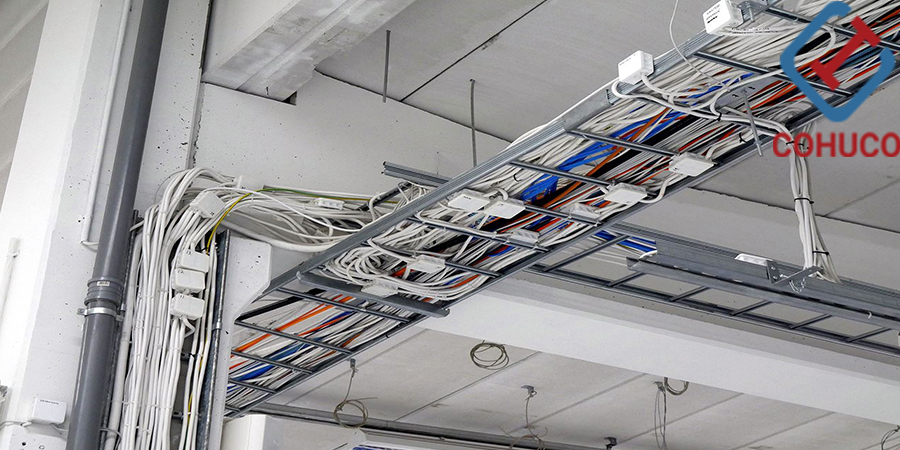

Thang cáp (Cable Ladder): Cấu tạo dạng thang (hai thanh biên dọc và các thanh ngang). Chịu tải trọng lớn, thích hợp cho nhiều cáp nặng, khoảng cách giữa các giá đỡ xa .
Bước 1: Khảo sát công trình
Đội ngũ kỹ thuật sẽ:
Đánh giá mặt bằng
Xác định vị trí đi cáp
Tính toán tải trọng
👉 Đây là bước quan trọng giúp tối ưu hệ thống.
Bước 2: Thiết kế hệ thống máng cáp
Bao gồm:
Bản vẽ kỹ thuật
Kích thước máng cáp
Hướng đi cáp
Bước 3: Gia công và chuẩn bị vật tư
Cắt máng cáp
Sơn phủ
Chuẩn bị phụ kiện

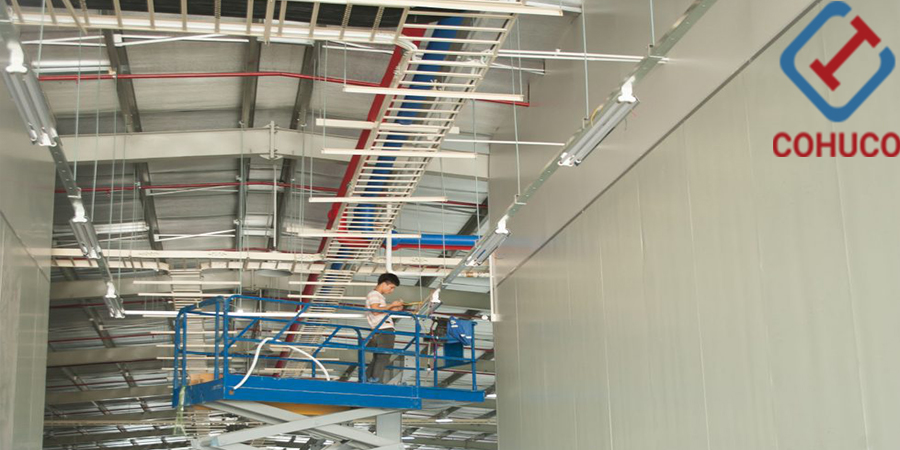

Bước 4: Thi công lắp đặt
Bao gồm:
Lắp giá đỡ
Treo máng cáp
Cố định hệ thống
👉 Cần đảm bảo:
Đúng kỹ thuật
Đúng cao độ
Đảm bảo tải trọng
Bước 5: Đi dây cáp điện
Sau khi hoàn thiện máng cáp:
Tiến hành kéo dây
Phân loại dây điện
Cố định dây dẫn
Bước 6: Kiểm tra và nghiệm thu
Kiểm tra:
Độ chắc chắn
Khoảng cách an toàn
Tải trọng hệ thống
Máng cáp treo trên trần phải cách mặt sàn hoàn thiện tối thiểu 2.5m – 3m để xe nâng, người đi lại không va quệt .
Khoảng cách giữa máng cáp và các đường ống (nước, hơi, lạnh) phải đảm bảo tối thiểu 0.5m để tránh ảnh hưởng nhiệt hoặc rò rỉ.
Sau khi cắt, phải dũa bavia (cạnh sắc) ở các mối nối và lỗ khoan để không làm trầy xước lớp cách điện của dây cáp .
Không nên cắt quá nhiều đoạn ngắn vì gây lãng phí phụ kiện nối, làm giảm độ cứng vững của hệ thống.
Hệ thống máng cáp liên quan trực tiếp đến an toàn mạng lưới điện. Một sai sót nhỏ (khoảng cách giá đỡ quá xa gây sập máng; quên nối đất dẫn đến điện giật) có thể gây hậu quả nghiêm trọng.
Hãy chọn đơn vị thi công máng cáp điện nhà xưởng có:
Kinh nghiệm triển khai nhiều dự án.
Đội ngũ kỹ sư, thợ lành nghề, hiểu rõ TCVN.
Sử dụng vật tư chính hãng, có chứng chỉ xuất xứ.
Cam kết bảo hành, bảo trì lâu dài.
✔ Kinh nghiệm thi công thực tế
Công Hùng đã triển khai nhiều dự án:
Nhà máy
Kho xưởng
Hệ thống điện công nghiệp
✔ Giải pháp thi công tối ưu
Đảm bảo an toàn
Tăng tính thẩm mỹ
✔ Đội ngũ kỹ thuật chuyên nghiệp
Thi công đúng kỹ thuật
Đảm bảo tiến độ
✔ Hỗ trợ bảo trì lâu dài
Kiểm tra định kỳ
Xử lý nhanh sự cố
Máng cáp điện không phải là một hạng mục "xa xỉ" hay chỉ để làm đẹp. Trong một nhà máy hiện đại, hệ thống máng cáp được thi công máng cáp điện nhà xưởng đúng chuẩn là yếu tố bắt buộc để đảm bảo:
An toàn lao động (tránh cháy nổ, điện giật).
Thẩm mỹ (gọn gàng, chuyên nghiệp).
Dễ dàng quản lý vận hành (tiết kiệm thời gian bảo trì).
Tuân thủ pháp lý (đạt tiêu chuẩn TCVN).
Hãy biến nhà xưởng của bạn từ một mớ dây điện "hỗn độn" thành một hệ thống điện chuyên nghiệp, an toàn và đẹp mắt.
COHUCO sẵn sàng khảo sát, tư vấn miễn phí và báo giá thi công máng cáp điện nhà xưởng chi tiết nhất. Liên hệ ngay hôm nay!
