Bạn có bao giờ thắc mắc vì sao hóa đơn tiền điện của nhà máy mình cao hơn nhiều so với lượng điện năng thực tế sử dụng? Một trong những "kẻ tiêu thụ thầm lặng" chính là công suất phản kháng – loại công suất không sinh ra công hữu ích nhưng lại gây tổn hao trên đường dây và khiến bạn bị phạt tiền nếu hệ số công suất (cosφ) thấp . Giải pháp hiệu quả và kinh tế nhất cho bài toán này chính là thiết kế và lắp đặt tủ tụ bù công suất phản kháng.
Tủ tụ bù hoạt động như một "ngân hàng" tại chỗ, cung cấp dòng điện phản kháng ngay tại nhà xưởng, giúp hệ thống điện vận hành ổn định, giảm tổn thất điện năng và tiết kiệm chi phí đáng kể. Vậy tủ tụ bù hoạt động ra sao, bao gồm những gì và làm thế nào để thiết kế một tủ bù tối ưu? Hãy cùng COHUCO tìm hiểu chi tiết trong bài viết dưới đây.
Mục lục [Hiển thị]
Tủ điện tụ bù công suất phản kháng là một hệ thống bao gồm các tụ bù điện được mắc song song với tải, được điều khiển bởi một bộ điều khiển trung tâm thông qua các thiết bị đóng cắt (contactor). Mục đích chính của tủ là nâng cao hệ số công suất (cosφ) của lưới điện, qua đó giảm lượng công suất phản kháng (công suất vô công) tiêu thụ từ lưới điện.
Các thiết bị như động cơ điện, máy biến áp là những "phụ tải cảm kháng", khi hoạt động sẽ tiêu thụ cả công suất tác dụng và phản kháng từ lưới điện. Việc tiêu thụ công suất phản kháng gây ra nhiều bất lợi:
Tăng tổn thất điện năng: Dòng điện phản kháng di chuyển trên đường dây gây ra tổn hao nhiệt.
Tăng sụt áp: Dòng điện lớn hơn làm giảm điện áp cấp cho các thiết bị cuối đường dây.
Giảm khả năng tải của máy biến áp và đường dây: Một phần công suất của máy biến áp bị chiếm dụng bởi công suất phản kháng, làm giảm khả năng cấp tải cho công suất hữu ích.
Bị phạt tiền điện: Theo quy định của ngành Điện lực, khách hàng có hệ số cosφ nhỏ hơn 0.90 sẽ bị phạt tiền "điện năng phản kháng".
Vì vậy, việc bù công suất phản kháng bằng tủ tụ bù là giải pháp tối ưu để khắc phục các vấn đề trên.

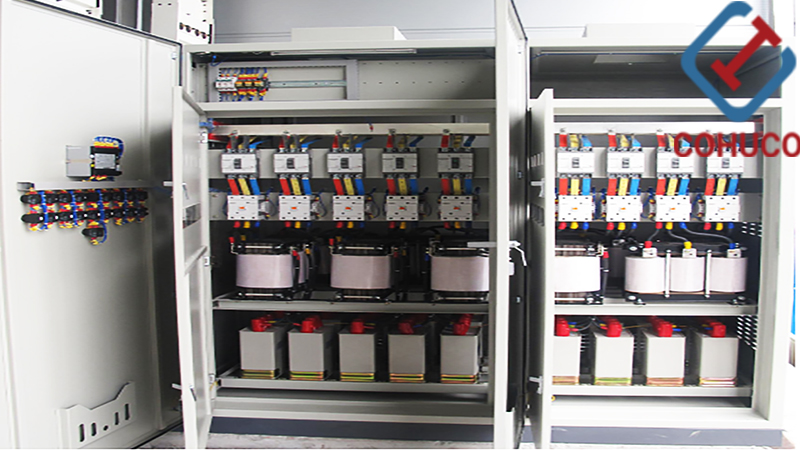

Một tủ tụ bù tự động hiện đại bao gồm các thành phần chính và hoạt động theo nguyên lý thông minh:
Cảm biến & Đo lường: Bộ điều khiển trung tâm (ví dụ RVC, BKT) liên tục nhận tín hiệu từ biến dòng (CT) để đo dòng điện, điện áp và tính toán hệ số công suất (cosφ) thực tế của hệ thống.
Xử lý và Ra quyết định: Bộ điều khiển so sánh cosφ thực tế với giá trị cài đặt (thường là 0.95 đến 0.98). Nếu cosφ thực tế thấp hơn ngưỡng, bộ điều khiển sẽ gửi tín hiệu để đóng thêm các cấp tụ bù vào lưới điện.

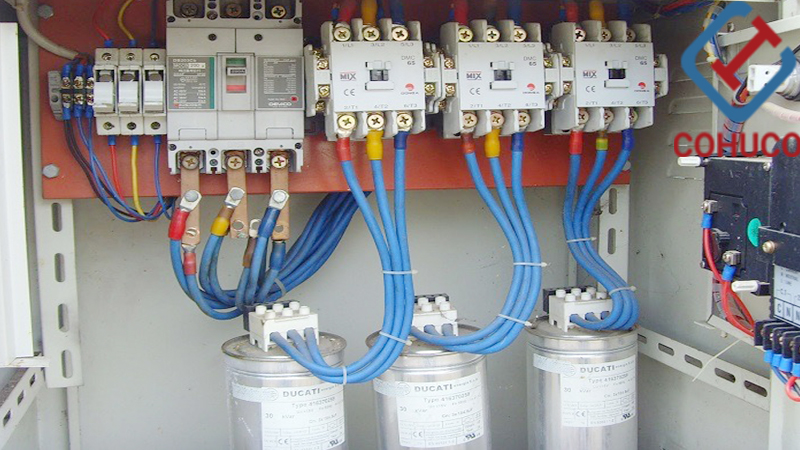

Đóng cắt tụ bù: Tín hiệu từ bộ điều khiển sẽ điều khiển các Contactor đóng tiếp điểm, đưa các bộ tụ bù vào mạng điện song song với tải. Ngược lại, khi cosφ đã đạt yêu cầu, bộ điều khiển sẽ ra lệnh ngắt các cấp tụ không cần thiết ra khỏi lưới.
Tối ưu hóa vận hành: Việc đóng/ngắt diễn ra theo thứ tự ưu tiên, đảm bảo các tụ hoạt động luân phiên, không bị quá tải và kéo dài tuổi thọ thiết bị .
Hoạt động của tủ tụ bù giúp tiết kiệm điện và chi phí thông qua các cơ chế chính:
Tránh tiền phạt công suất phản kháng: đây là lợi ích tức thời và rõ ràng nhất. Đưa hệ số cosφ lên trên 0.9 giúp doanh nghiệp không bị phạt tiền điện năng phản kháng.
Giảm tổn hao điện năng trên đường dây: khi dòng điện phản kháng được bù ngay tại chỗ, nó không phải di chuyển trên đường dây từ trạm biến áp đến tải, giảm đáng kể tổn thất I²R (tỏa nhiệt).
Giảm sụt áp: dòng điện trên đường dây giảm đồng nghĩa với sụt áp trên đường dây giảm, giúp điện áp tại các thiết bị cuối nguồn ổn định hơn, đặc biệt là các động cơ khởi động.
Tăng khả năng tải của hệ thống: giải phóng một phần công suất của máy biến áp, dây dẫn và các thiết bị đóng cắt, cho phép nhà máy lắp đặt thêm các thiết bị sản xuất mới mà không cần phải nâng cấp tổng thể hệ thống điện.
Bước 1: Khảo sát hệ thống điện
Đánh giá: công suất tải, hệ số công suất hiện tại, mức tiêu thụ điện.
Bước 2: Phân tích chất lượng điện năng
Đo kiểm: điện áp, dòng điện, sóng hài, cosφ.
Bước 3: Tính toán dung lượng tụ bù
Đảm bảo: phù hợp phụ tải, tối ưu chi phí đầu tư.
Bước 4: Thiết kế tủ tụ bù
Bao gồm: sơ đồ điện, bộ điều khiển, cấp tụ, thiết bị bảo vệ.
Bước 5: Thi công và nghiệm thu
Kiểm tra: hoạt động đóng cắt, khả năng bù tải, chỉ số cosφ trước khi bàn giao.
Tủ tụ bù công suất phản kháng là giải pháp không thể thiếu cho hầu hết các hệ thống điện công nghiệp và dân dụng quy mô lớn, bao gồm:
Nhà máy sản xuất, xưởng công nghiệp
Trung tâm thương mại, cao ốc văn phòng
Bệnh viện, chung cư
Hệ thống trạm bơm, xử lý nước thải
COHUCO, với kinh nghiệm trong lĩnh vực thiết kế và thi công tủ điện công nghiệp, cung cấp giải pháp tủ tụ bù trọn gói:
Tư vấn, tính toán: Khảo sát thực tế phụ tải, tính toán dung lượng bù chính xác.

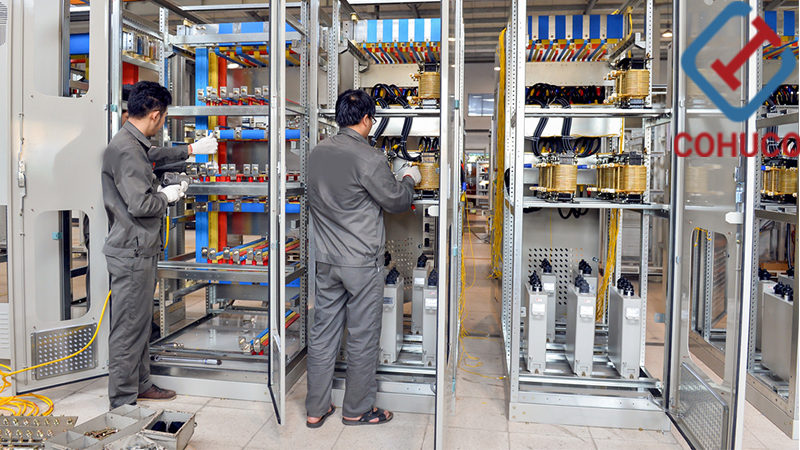

Thiết kế - Thi công: Sản xuất tủ tụ bù tự động nhiều cấp theo tiêu chuẩn, sử dụng thiết bị chính hãng.
Bảo trì - Bảo dưỡng: Kiểm tra định kỳ, đảm bảo hệ thống hoạt động ổn định và hiệu quả tối ưu.
COHUCO là đơn vị chuyên:
Thi công điện công nghiệp
Thiết kế hệ thống điện nhà xưởng
Thi công tủ điện công nghiệp
Thiết kế và lắp đặt tủ tụ bù
Chúng tôi sở hữu:
Đội ngũ kỹ sư giàu kinh nghiệm hiểu rõ đặc thù từng ngành sản xuất.
Giải pháp tối ưu chi phí giúp doanh nghiệp nhanh chóng thu hồi vốn đầu tư.
Thiết bị chính hãng đảm bảo: độ bền cao, hiệu suất ổn định, tuổi thọ lâu dài.
Hỗ trợ bảo trì chuyên nghiệp đảm bảo hệ thống vận hành hiệu quả trong nhiều năm.
Trong bối cảnh chi phí điện năng ngày càng gia tăng, việc đầu tư tụ bù công suất là giải pháp thông minh giúp doanh nghiệp tối ưu vận hành và giảm chi phí sản xuất. Một tủ tụ bù nhà xưởng được thiết kế đúng kỹ thuật không chỉ giúp nâng cao hệ số công suất mà còn giảm tổn thất điện năng, hạn chế tiền phạt công suất phản kháng và kéo dài tuổi thọ hệ thống điện.
Đối với các nhà máy sử dụng nhiều động cơ, máy nén khí, hệ thống HVAC hoặc dây chuyền tự động hóa, tủ tụ bù gần như là hạng mục không thể thiếu trong chiến lược tiết kiệm năng lượng lâu dài.
Nếu doanh nghiệp đang cần khảo sát, thiết kế hoặc nâng cấp hệ thống tụ bù công suất phản kháng, COHUCO sẵn sàng đồng hành với giải pháp tối ưu, an toàn và hiệu quả cho mọi công trình công nghiệp.
