Trong các công trình công nghiệp hiện đại, hệ thống điện không chỉ đơn thuần là nguồn cung cấp năng lượng mà còn là yếu tố quyết định đến độ an toàn, hiệu suất và tuổi thọ của toàn bộ nhà máy. Chính vì vậy, việc tuân thủ tiêu chuẩn điện công nghiệp trong thiết kế và thi công là yêu cầu bắt buộc đối với mọi doanh nghiệp.
Trong bài viết này, Công ty TNHH TM SX Công Hùng (COHUCO) sẽ tổng hợp chi tiết các tiêu chuẩn an toàn điện bắt buộc và khuyến nghị áp dụng cho nhà máy, nhà xưởng. Đây là cẩm nang không thể bỏ qua cho chủ đầu tư, kỹ sư quản lý vận hành.
Mục lục [Hiển thị]
Tiêu chuẩn điện công nghiệp là tập hợp các quy định kỹ thuật nhằm đảm bảo:
An toàn cho con người
Độ ổn định của hệ thống điện
Hiệu quả vận hành lâu dài
Các tiêu chuẩn này bao gồm:
Quy định thiết kế
Quy định lắp đặt
Quy định kiểm tra và vận hành
Trước khi đi vào danh mục các tiêu chuẩn thiết kế hệ thống điện nhà máy, cần hiểu rõ lợi ích và hậu quả của việc tuân thủ (hay không tuân thủ).
An toàn tính mạng: ngăn ngừa điện giật, cháy nổ, bảo vệ công nhân và người vận hành.
Ổn định sản xuất: hệ thống điện ít sự cố, tránh ngừng máy đột ngột gây thiệt hại đơn hàng.
Tuổi thọ thiết bị cao: thiết bị hoạt động trong giới hạn cho phép, kéo dài thời gian sử dụng.
Tiết kiệm chi phí dài hạn: giảm chi phí bảo trì, sửa chữa, thay thế.
Đáp ứng pháp lý: tránh bị phạt, đình chỉ sản xuất khi thanh tra của Cục Điện lực, PCCC.
Dễ dàng bảo hiểm: các công ty bảo hiểm thường yêu cầu hệ thống điện đạt chuẩn để chi trả khi sự cố.
Tai nạn lao động: Điện giật, bỏng do hồ quang điện.
Cháy nổ nhà xưởng: Hàng tỷ đồng thiệt hại, có thể ngừng sản xuất vĩnh viễn.
Bị phạt hành chính: Mức phạt vi phạm an toàn điện lên đến 50-100 triệu đồng (theo Nghị định 17/2022).
Mất uy tín với đối tác: Nhiều khách hàng FDI yêu cầu audit hệ thống điện trước khi ký hợp đồng gia công.
Lưu ý: Các nhà máy có vốn đầu tư nước ngoài (FDI) thường yêu cầu tiêu chuẩn điện công nghiệp khắt khe hơn, đặc biệt là IEC hoặc NEC.
Dưới đây là các tiêu chuẩn thiết kế hệ thống điện nhà máy theo TCVN mà bất kỳ nhà thầu điện nào cũng phải nắm vững.
Đây là tiêu chuẩn điện công nghiệp quan trọng nhất tại Việt Nam hiện nay, được chuyển đổi từ IEC 60364. Nó quy định toàn diện về:
Phần 4-41: Bảo vệ chống điện giật
Phân loại hệ thống nối đất (TN, TT, IT).
Yêu cầu lắp thiết bị chống rò (RCD) 30mA cho ổ cắm khu vực sản xuất.
Quy định về nối đẳng thế chính và phụ.
Phần 5-52: Chọn dây dẫn và đi dây
Tiết diện dây tối thiểu (cáp động lực ≥ 1.5mm², cáp điều khiển ≥ 0.5mm²).
Hệ số hiệu chỉnh dòng tải theo nhiệt độ, cách lắp đặt (máng cáp, ống thép, chôn trực tiếp).
Khoảng cách tối thiểu giữa cáp điện lực và cáp tín hiệu.
Phần 7-704: Yêu cầu đặc biệt cho công trình xây dựng và công trường
Áp dụng cho nhà xưởng đang xây dựng, cải tạo.
Ứng dụng tại COHUCO: Toàn bộ hồ sơ thiết kế thi công của chúng tôi đều tuân thủ TCVN 7447, từ chọn cáp đến bố trí tủ điện.
Tiêu chuẩn này chi tiết hóa cách lắp đặt thực tế:
Ống luồn dây: Ống thép hoặc ống PVC chống cháy, độ dày tối thiểu 1.2mm. Bán kính uốn ống không nhỏ hơn 6 lần đường kính ống.
Hộp nối, hộp đấu dây: Phải dễ dàng tiếp cận, không được chôn kín trong tường hoặc sàn.
Máng cáp, thang cáp: Khoảng cách giữa các giá đỡ không quá 1.5m. Máng cáp phải được nối tiếp đất.
Tiêu chuẩn này hướng dẫn thiết kế, thi công và kiểm tra hệ thống chống sét bên ngoài:
Phân cấp bảo vệ: Cấp I (cao nhất) cho công trình dễ cháy nổ, cấp IV (thấp nhất) cho công trình thông thường.
Yêu cầu điện trở tiếp địa: ≤ 10Ω cho hệ thống chống sét độc lập; ≤ 4Ω cho hệ thống kết hợp tiếp địa an toàn.
Vật liệu: Cọc tiếp địa bằng đồng hoặc thép mạ đồng, dây dẫn xuống bằng thép tròn Φ8-Φ10 hoặc dây đồng 50mm².
Đây là quy chuẩn bắt buộc áp dụng của Bộ Công Thương, có hiệu lực từ năm 2020. Nội dung chính:
Quản lý vận hành lưới điện và trạm biến áp trong khu công nghiệp.
Yêu cầu kiểm định định kỳ: Hệ thống cách điện, thiết bị bảo vệ, tiếp địa.
Trang bị bảo hộ lao động cho nhân viên điện.
Lưu ý: Vi phạm QCVN 01 có thể bị phạt đến 80 triệu đồng và buộc đình chỉ hoạt động.
Nhiều nhà máy FDI, hoặc nhà máy sản xuất linh kiện điện tử, dược phẩm yêu cầu áp dụng tiêu chuẩn quốc tế cao hơn TCVN.
IEC 60364 là bộ tiêu chuẩn quốc tế về lắp đặt hệ thống điện hạ áp, được áp dụng tại hơn 70 quốc gia. So với TCVN, IEC 60364 có một số yêu cầu chi tiết hơn:
Tính toán dòng ngắn mạch để chọn CB có khả năng cắt phù hợp.
Bảo vệ chống hồ quang điện (AFDD) cho một số khu vực nguy cơ cao.
Hệ thống quản lý năng lượng (BEMS) – khuyến khích tích hợp.
Đây là tiêu chuẩn điện công nghiệp dành riêng cho tủ điện (MSB, DB). Các yêu cầu chính:
Thử nghiệm kiểu loại (type test): Tủ phải chịu được dòng ngắn mạch Icw, kiểm tra phát nóng.
Phân cấp bảo vệ (IP): Tủ đặt trong nhà xưởng thường yêu cầu IP31 trở lên; khu vực bụi nước cần IP54.
Khoảng cách điện và chiều dài rãnh dẫn điện an toàn.

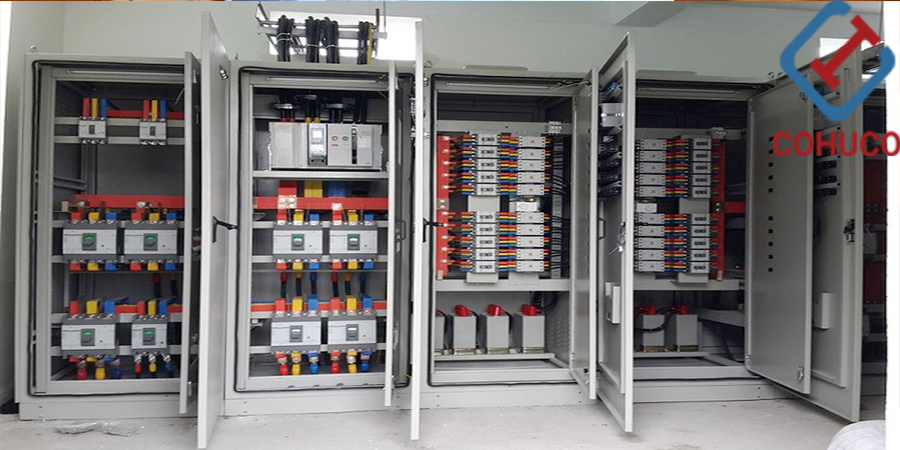

COHUCO sử dụng tủ điện gia công theo tiêu chuẩn IEC 61439, có chứng nhận thử nghiệm. Xem thêm các dự án tủ điện của chúng tôi.
Một số nhà máy của Mỹ yêu cầu thiết kế điện theo NEC thay vì IEC. Điểm khác biệt chính:
Màu sắc dây pha: Đen, đỏ, xanh dương (NEC) so với nâu, đen, xám (IEC).
Yêu cầu về AFCI (chống hồ quang) rộng hơn.
Tính toán tải riêng cho máy phát điện dự phòng.
Đây không phải tiêu chuẩn thiết kế mà là quy trình an toàn lao động cho người vận hành, bảo trì hệ thống điện. Các yêu cầu điển hình:
Phân loại nguy cơ hồ quang điện (Arc Flash) và cấp quần áo bảo hộ tương ứng.
Khoảng cách làm việc an toàn với thiết bị đang mang điện.
Chỉ thiết kế đúng tiêu chuẩn điện công nghiệp thôi chưa đủ. Sau khi lắp đặt điện công nghiệp, cần thực hiện quy trình nghiệm thu chặt chẽ để cấp chứng nhận.
Bước 1: Kiểm tra trực quan (visual inspection)
So sánh với bản vẽ thiết kế: tủ điện, cáp, đèn, ổ cắm đã đúng vị trí?
Kiểm tra chất lượng lắp đặt: ống luồn, hộp nối, mối nối có đúng kỹ thuật?
Ghi nhãn, đánh số dây, CB, tủ điện rõ ràng?

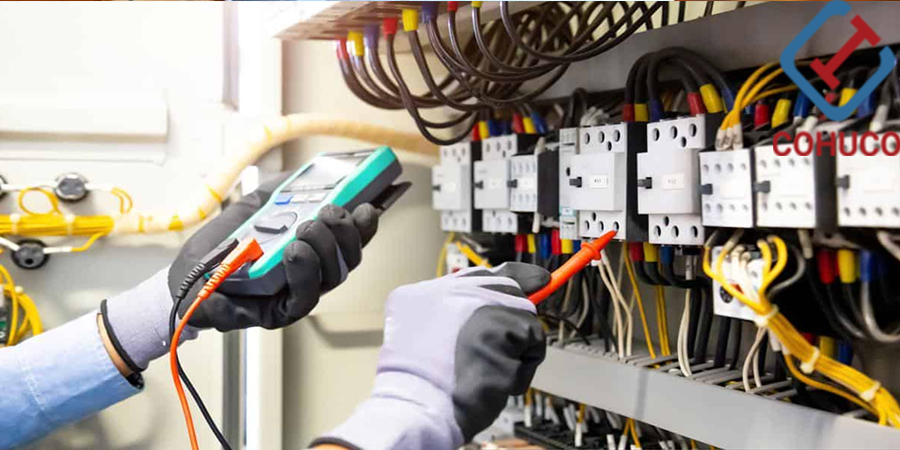

Bước 2: Đo đạc các thông số điện
Điện trở cách điện
Điện trở tiếp địa
Dòng rò
Thứ tự pha
Cân bằng tải
Bước 3: Chạy thử không tải và có tải
Đóng điện, kiểm tra tủ điện có phát nhiệt bất thường?
Cho chạy từng mạch, từng máy, ghi nhận dòng điện vận hành.
Bước 4: Lập hồ sơ hoàn công
Bản vẽ as-built (đã cập nhật thay đổi thực tế).
Biên bản kiểm tra, đo đạc có chữ ký các bên.
Chứng chỉ xuất xưởng của tủ điện (nếu có).
Hướng dẫn vận hành, bảo trì.
COHUCO cam kết: Bàn giao đầy đủ hồ sơ nghiệm thu theo đúng TCVN và yêu cầu của chủ đầu tư. Xem các dự án COHUCO đã hoàn thành.
Để minh họa cho việc tuân thủ tiêu chuẩn thiết kế hệ thống điện nhà máy, mời bạn xem qua một số dự án điển hình của COHUCO:
Dự án 1: Hệ thống điện nhà xưởng KCN Tân Đo
Quy mô: 1.200m², công suất 180kVA.
Tiêu chuẩn áp dụng: TCVN 7447, TCVN 9385, IEC 61439 cho tủ điện.
Kết quả: Điện trở tiếp địa đạt 2.3Ω, cách điện đạt 250MΩ. Bàn giao đúng tiến độ 14 ngày.
Dự án 2: Chống sét địa đạo Củ Chi
Thách thức: Khu vực nhiều sét, nền đất điện trở cao (cát pha).
Giải pháp: Sử dụng cọc đồng dài 3m, hàn hóa nhiệt, thêm hóa chất giảm điện trở.
Kết quả: Điện trở tiếp địa sau hoàn thiện đạt 3.8Ω (yêu cầu ≤ 10Ω).
Dự án 3: Nhà máy I.P.ONE Việt Nam (tích hợp điện + camera)
Tiêu chuẩn: NEC 70 (theo yêu cầu của chủ đầu tư Mỹ).
Điểm đặc biệt: Bố trí tủ điện có AFDD cho khu vực văn phòng, hệ thống tiếp địa tách biệt cho nhạy cảm.
Kết quả: Được chủ đầu tư đánh giá cao, ký hợp đồng bảo trì dài hạn.
Tuân thủ tiêu chuẩn điện công nghiệp không phải là gánh nặng chi phí, mà là khoản đầu tư bắt buộc để bảo vệ con người, tài sản và sự tồn tại của doanh nghiệp. Các tiêu chuẩn thiết kế hệ thống điện nhà máy như TCVN 7447, IEC 60364, TCVN 9385, QCVN 01 không chỉ là yêu cầu pháp lý mà còn là kim chỉ nam để xây dựng một hệ thống an toàn, hiệu quả và bền vững.
COHUCO khuyến nghị các chủ nhà xưởng, nhà máy:
Chỉ lựa chọn đơn vị thiết kế và thi công điện có hiểu biết sâu về các tiêu chuẩn, có hồ sơ năng lực rõ ràng.
Yêu cầu bản vẽ thiết kế trước khi thi công và bản vẽ hoàn công sau khi bàn giao.
Đừng vì tiết kiệm vài chục triệu ban đầu mà chọn vật tư kém chất lượng, thi công cẩu thả – hậu quả có thể lên đến hàng tỷ đồng.
Kiểm tra định kỳ hệ thống điện ít nhất 1 lần/năm để phát hiện sớm các suy giảm cách điện, tăng điện trở tiếp địa.
Với hơn 24 dự án thành công, COHUCO tự hào là đơn vị đi đầu trong việc áp dụng nghiêm ngặt các tiêu chuẩn điện công nghiệp vào thực tế. Chúng tôi sẵn sàng tư vấn, thiết kế, thi công và nghiệm thu hệ thống điện nhà máy đáp ứng mọi yêu cầu khắt khe nhất – từ TCVN đến IEC, NEC.
